LoRa-E5 mini STM32WLE5JC - moduł LoRaWAN 868/915 MHz - Seeedstudio 113990939

Indeks: SEE-19267 EAN: 5903351246248
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
LoRa-E5 mini jest kompaktowych rozmiarów modułem komunikacji w standardzie LoRaWAN, stworzonym przez firmę Seeedstudio. Moduł pozwala na dalekosiężną komunikację w standardzie LoRaWAN w paśmie 868 MHz oraz 915 MHz, dzięki czemu może być używany zarówno na terenie Unii Europejskiej jak i Stanów Zjednoczonych. Zastosowany układ STM32WLE5JC pozwala na przesył danych w zakresie do 10 km. Układ oparty został na rdzeniu ARM Cortex-M4 oraz Semtech SX126X LoRa wspierającym protokół LoRaWAN oraz modulacje GFSK, BPSK, GMSK oraz LoRa.
119,00 zł
96,75 zł netto
Oczekiwanie na potwierdzenie daty dostawy
Produkt niedostępny
30 dni na zwrot
Producent: Seeedstudio

Opis produktu: LoRa-E5 mini STM32WLE5JC - moduł LoRaWAN 868/915 MHz - Seeedstudio 113990939

LoRa-E5 mini jest kompaktowych rozmiarów modułem komunikacji w standardzie LoRaWAN, stworzonym przez firmę Seeedstudio. Moduł pozwala na dalekosiężną komunikację w standardzie LoRaWAN w paśmie 868 MHz oraz 915 MHz, dzięki czemu może być używany zarówno na terenie Unii Europejskiej jak i Ameryki Północnej. Zastosowany układ STM32WLE5JC pozwala na przesył danych w zakresie do 10 km. Układ oparty został na rdzeniu ARM Cortex-M4 oraz Semtech SX126X LoRa wspierającym protokół LoRaWAN oraz modulacje GFSK, BPSK, GMSK oraz LoRa.

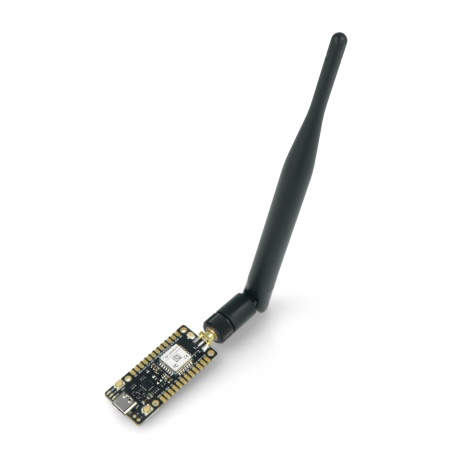

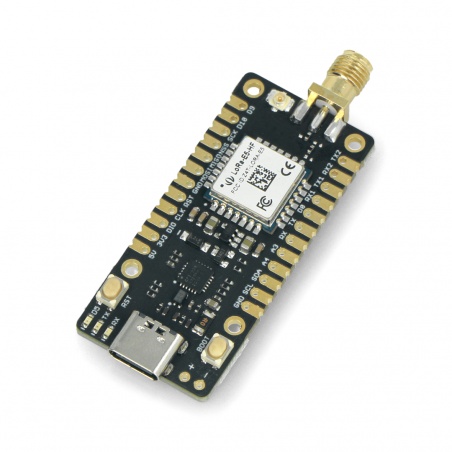

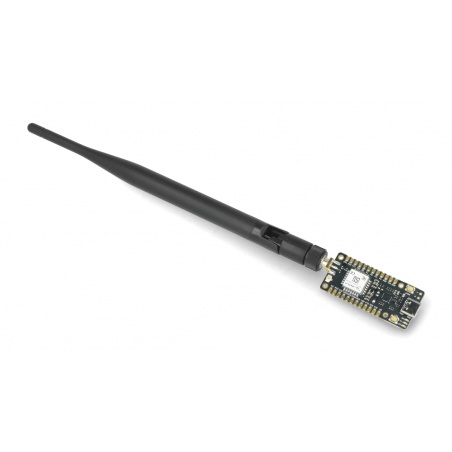

Moduł LoRa-E5 miniModuł komunikacji LoRaWAN - LoRa-E5 mini.

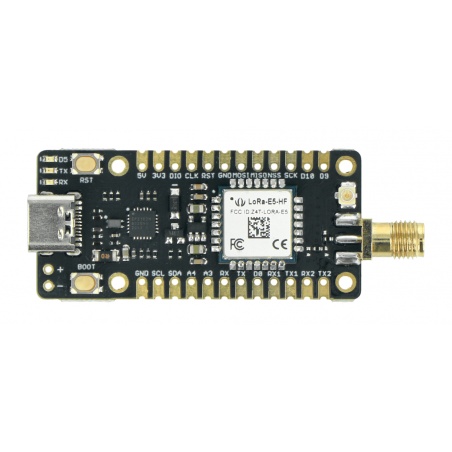

Wyprowadzenia modułu LoRa-E5 miniRozkład elementów na płytce LoRa-E5 mini.

Interfejsy w LoRa-E5 mini

Moduł z układem LoRa posiada wyprowadzone wszystkie jego GPIO na piny o rastrze 2,54 mm, są to takie interfejsy jak UART, ADC, SPI, I2C. Posiada wbudowany przycisk RESET oraz BOOT. LoRa-E5 mini jest modułem o bardzo dużym zasięgu komunikacji bezprzewodowej oraz ultra niskim poborze energii. Pozwala wysyłać i odbierać dane w odległości do 10 km, a jego spoczynkowy pobór prądu wynosi 2,1 uA (tryb WOR). Zaprojektowany został do standardów przemysłowych, może pracować w temperaturze od -40°C do 85°C, z czułością od -116,5 dBm do -136 dBm, i mocy wyjściowej do 20,8 dBm przy 3,3 V.

Zawartość zestawu

  • Moduł LoRa-E5 mini
  • Antena
  • Przewód USB C
  • Złącza goldpin
  • Naklejka z wyprowadzeniami

Sposoby używania LoRa-E5 mini

  • Za pomocą komend AT - płytka posiada wbudowany konwerter USB - UART, dzięki któremu można programować płytkę podłączoną do komputera z wykorzystaniem komend AT.
  • Za pomocą interfejsu UART - LoRa-E5 mini może komunikować się z innym modułem, np. Seeeduino XIAO poprzez interfejs UART i wysyłać oraz odbierać polecenia AT.
  • Tworzenie aplikacji użytkownika przy użyciu SDK - za pomocą dostarczonych plików SDK można stworzyć własną płytkę LoRa z funkcją MCU wykorzystując programator STM32Cube.

Czym jest LoRa?

LoRa lub LoRaWAN jest protokołem komunikacji bezprzewodowej daleko zasięgu o bardzo małej mocy. Protokół LoRa w module LoRa E5-mini wykorzystuje wolne od licencji sub-gigahercowych częstotliwości radiowe, takie jak 868 MHZ (Europa) lub 915 MHZ (Ameryka Północna).

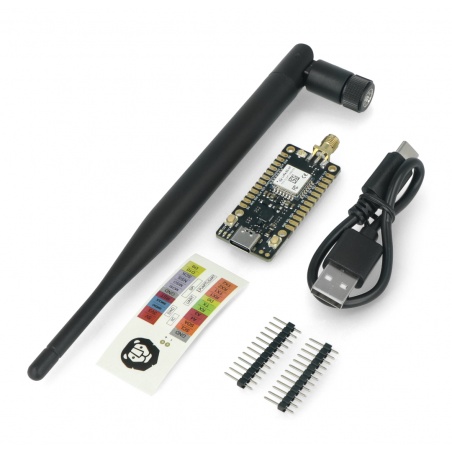

Zawartość zestawu LoRa-E5 miniZawartość zestawu LoRa-E5 mini.
Specyfikacja modułu LoRa-E5 mini
Napięcie zasilania od 3,7 V do 5 V
Moc wyjściowa do 20,8 dBm przy 3,3 V
Częstotliwość pracy 868 / 915 MHz
Protokół LoRaWAN
Czułość od -116.5 dBm do -136 dBm
Interfejsy
  • USB typu C
  • 2-pin 2,54 mm
  • 2x 12-pin 2, 54 mm
  • SMA-K
  • IPEX
Modulacja LoRa, (G)FSK, (G)MSK, BPSK
Pobór prądu 2,1 uA (w trybie WOR)
Temperatura pracy od -40°C do 85°C
Wymiary 50 x 23 mm
Napięcie zasil. od 3.7 V
Napięcie zasil. do 5.0 V
Częstotliwość od 868 MHz
Częstotliwość do 915 MHz
UC - Rdzeń Cortex M4
UC - Interfejs USB USB C
