LoRa-E5 STM32WLE5JC- płytka rozwojowa LoRaWAN 868/915 MHz - Seeedstudio 113990934

Indeks: SEE-19266 EAN: 5903351246255
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
Płytka rozwojowa LoRa-E5 jest prostym w użyciu modułem komunikacji w standardzie LoRaWAN, stworzonym przez firmę Seeedstudio. Pozwala na komunikację bezprzewodową dalekiego zasięgu w standardzie LoRaWAN w paśmie 868 MHz oraz 915 MHz, dzięki czemu może być używany zarówno na terenie Unii Europejskiej jak i Ameryki Północnej. Zastosowany układ STM32WLE5JC pozwala na przesył danych w zakresie do 10 km. Układ oparty został na rdzeniu ARM Cortex-M4 oraz Semtech SX126X LoRa wspierającym protokół LoRaWAN oraz modulacje GFSK, BPSK, GMSK oraz LoRa.
145,00 zł
117,89 zł netto
Dostawa zaplanowana na 2021-12-15
Oczekiwanie na dostawę
30 dni na zwrot
Producent: Seeedstudio

Opis produktu: LoRa-E5 STM32WLE5JC- płytka rozwojowa LoRaWAN 868/915 MHz - Seeedstudio 113990934

Płytka rozwojowa LoRa-E5 jest prostym w użyciu modułem komunikacji w standardzie LoRaWAN, stworzonym przez firmę Seeedstudio. Pozwala na komunikację bezprzewodową dalekiego zasięgu w standardzie LoRaWAN w paśmie 868 MHz oraz 915 MHz, dzięki czemu może być używany zarówno na terenie Unii Europejskiej jak i Ameryki Północnej. Zastosowany układ STM32WLE5JC pozwala na przesył danych w zakresie do 10 km. Układ oparty został na rdzeniu ARM Cortex-M4 oraz Semtech SX126X LoRa wspierającym protokół LoRaWAN oraz modulacje GFSK, BPSK, GMSK oraz LoRa. Płytka może być zasilana za pomocą dołączonego do zestawu koszyka na dwie baterie AA. Na płytce dodatkowo znajdują się dodatkowe gniazda typu Grove.

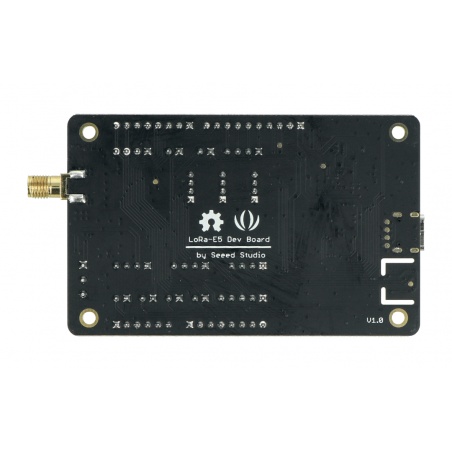

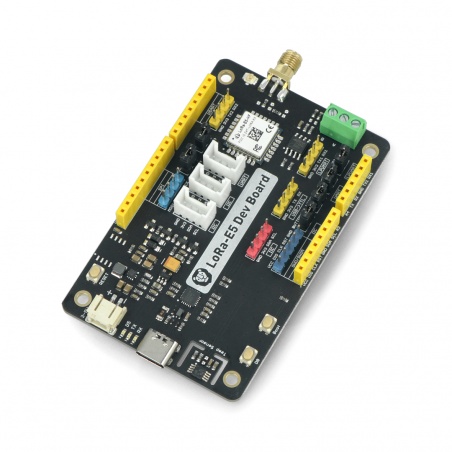

Płytka rozwojowa LoRa-E5Płytka rozwojowa LoRa-E5.

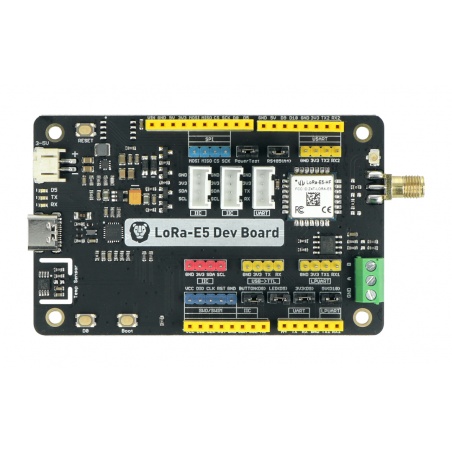

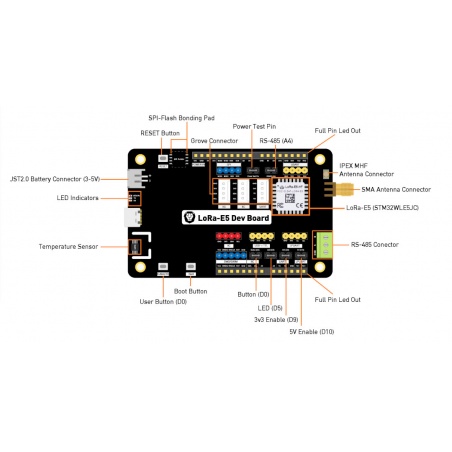

Wyprowadzenia modułu LoRa-E5Rozkład elementów na płytce LoRa-E5.

Interfejsy w LoRa-E5

Płytka rozwojowa LoRa posiada wszystkie wejścia / wyjścia wyprowadzone  na piny o rastrze 2,54 mm, są to takie interfejsy jak UART, ADC, SPI, I2C, RS485. Posiada wbudowany przycisk RESET, BOOT oraz przycisk dowolnego przeznaczenia. Wszystkie wyprowadzenia płytki zostały opisane, dzięki czemu bardzo łatwo znaleźć odpowiedni pin. Dodatkowo na płytce znajdują się trzy złącza Grove: 2x I2C oraz 1x UART. LoRa-E5 jest modułem o bardzo dużym zasięgu komunikacji bezprzewodowej oraz ultra niskim poborze energii. Pozwala wysyłać i odbierać dane w odległości do 10 km, a jego spoczynkowy pobór prądu wynosi 2,1 uA (tryb WOR). Zaprojektowany został do standardów przemysłowych, może pracować w temperaturze od -40°C do 85°C, z czułością od -116,5 dBm do -136 dBm, i mocy wyjściowej do 20,8 dBm przy 3,3 V.

Zawartość zestawu

  • Moduł LoRa-E5 mini

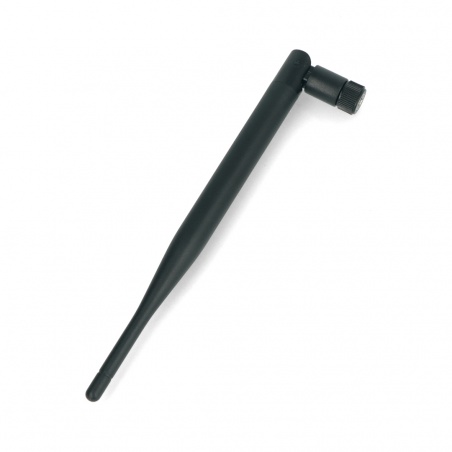

  • Antena

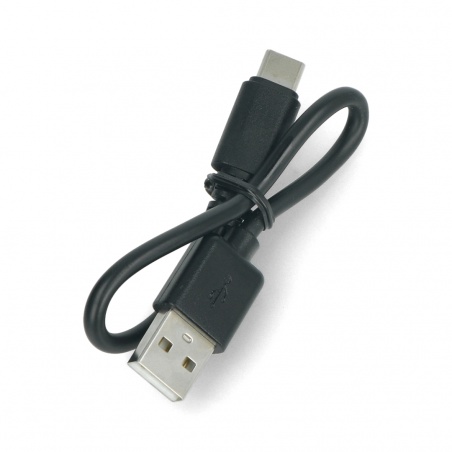

  • Przewód USB C

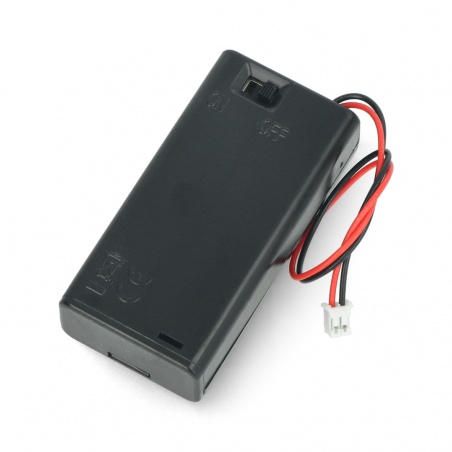

  • Koszyk na dwie baterie AA

Sposoby używania LoRa-E5 mini

  • Za pomocą komend AT - płytka posiada wbudowany konwerter USB - UART, dzięki któremu można programować płytkę podłączoną do komputera z wykorzystaniem komend AT.
  • Za pomocą interfejsu UART - LoRa-E5 mini może komunikować się z innym modułem, np. Seeeduino XIAO poprzez interfejs UART i wysyłać oraz odbierać polecenia AT.
  • Tworzenie aplikacji użytkownika przy użyciu SDK - za pomocą dostarczonych plików SDK można stworzyć własną płytkę LoRa z funkcją MCU wykorzystując programator STM32Cube.

Czym jest LoRa?

Protokół LoRa lub LoRaWAN pozwala przesyłać dane bezprzewodowo, na duże odległości o bardzo małej mocy. Protokół LoRa w module LoRa E5 wykorzystuje wolne od licencji sub-gigahercowych, częstotliwości radiowe, takie jak 868 MHZ (Europa) lub 915 MHZ (Ameryka Północna).

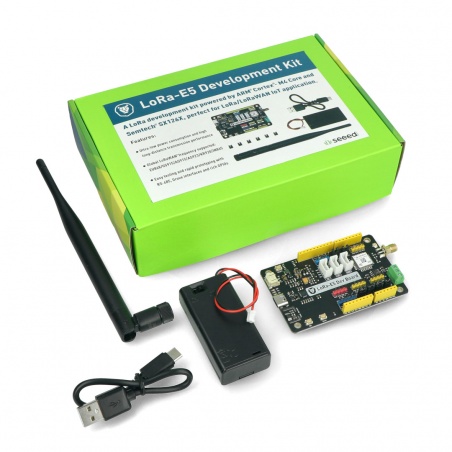

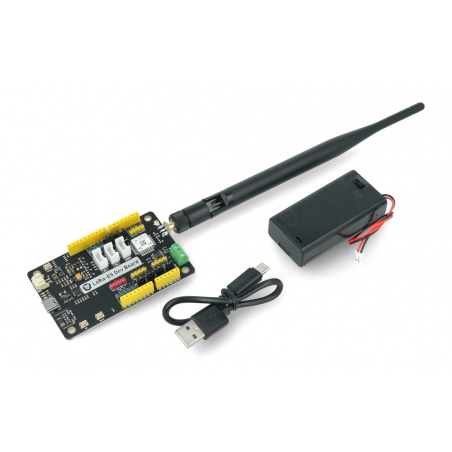

Zawartość zestawu LoRa-E5 Zawartość zestawu LoRa-E5.
Specyfikacja modułu LoRa-E5
Napięcie zasilania od 3 V do 5 V
Napięcie wyjściowe EN 3,3 V / 5 V
Moc wyjściowa do 20,8 dBm przy 3,3 V
Częstotliwość pracy 868 MHz (EU) / 915 MHz (US) / 923 MHz (AS) /  920 MHz (KR)/ 865 MHz (IN)
Protokół LoRaWAN
Czułość od -116.5 dBm do -136 dBm
Interfejsy
  • USB typu C
  • JST 2.0
  • 3x Grove (2x I2C, 1x UART)
  • RS485
  • SMA-K
  • IPEX
Modulacja LoRa, (G)FSK, (G)MSK, BPSK
Pobór prądu 2,1 uA (w trybie WOR)
Temperatura pracy od -40°C do 85°C
Wymiary 96 x 54 mm
Napięcie zasil. od 3.0 V
Napięcie zasil. do 5.0 V
Częstotliwość od 868 MHz
Częstotliwość do 915 MHz
UC - Rdzeń Cortex M4
UC - Interfejs USB USB C
