Moduł GPS NEO-M9N - wbudowana antena - Qwiic - SparkFun GPS-15733

Indeks: SPF-18450 EAN: 5904422369811
NEO-M9N wysokiej jakości moduł z 92-kanałowym odbiornikiem GNSS i wbudowaną anteną. Pozwala odbierać sygnały z GPS, GLONASS, Beidou oraz Galileo z dokładnością do 1,5 m. Potrafi przetwarzać jednocześnie 4 odczyty, dzięki czemu precyzyjnie określa pozycję nawet w trudnych warunkach. Do komunikacji wykorzystuje interfejsy UART, SPI i I2C, a wbudowane złącza Qwiic pozwalają połączyć płytkę z innymi elementami bez konieczności lutowania. Dodatkowo moduł posiada wyprowadzenia, do których możliwe jest przylutowanie złącz goldpin w przypadku realizacji projektu z płytką prototypową. Na płytce znajduje się litowa bateria RTC, która redukuje time-to-first-fix. Napięcie zasilania wynosi 3,3 V.
Moduł GPS NEO-M9N - wbudowana antena - Qwiic - SparkFun GPS-15733
399,00 zł
324,39 zł netto
Zapłać później
Producent: SparkFun

Opis produktu: Moduł GPS NEO-M9N - wbudowana antena - Qwiic - SparkFun GPS-15733

NEO-M9N wysokiej jakości moduł z 92-kanałowym odbiornikiem GNSS i wbudowaną anteną. Pozwala odbierać sygnały z GPS, GLONASS, Beidou oraz Galileo z dokładnością do 1,5 m. Potrafi przetwarzać jednocześnie 4 odczyty, dzięki czemu precyzyjnie określa pozycję nawet w trudnych warunkach. Do komunikacji wykorzystuje interfejsy UART, SPI i I2C, a wbudowane złącza Qwiic pozwalają połączyć płytkę z innymi elementami bez konieczności lutowania. Dodatkowo moduł posiada wyprowadzenia, do których możliwe jest przylutowanie złącz goldpin w przypadku realizacji projektu z płytką prototypową. Na płytce znajduje się litowa bateria RTC, która redukuje time-to-first-fix. Napięcie zasilania wynosi 3,3 V.

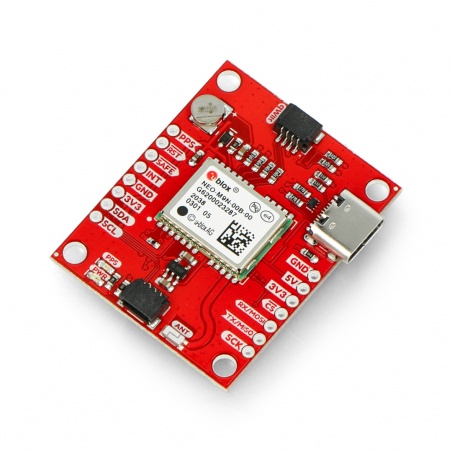

Moduł GPS NEO-M9N od SparkFun.Moduł GPS NEO-M9N od SparkFun.

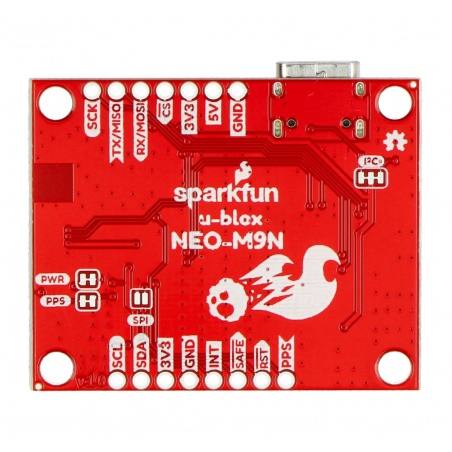

Wyprowadzenia modułu GPS NEO- M9N

Moduł komunikuje się za pomocą interfejsu I2C, SPI lub UART. Posiada także złącze Qwiic oraz wyprowadzenia na złącza goldpin. Na odwrocie płytki znajdują się cztery zworki: I2C, PWR, PPS i SPI.

Pin  Opis
GND Masa układu.
3V3 Napięcie zasilania 3,3 V.
SCL Linia zegarowa magistrali I2C.
SDA Linia danych magistrali I2C.
CS Wyprowadzenie dla magistrali SPI - Chip Select.
RX/MOSI Linia danych magistrali UART/SPI.
TX/MISO Linia danych magistrali UART/SPI.
INT Zewnętrzne przerwanie.
RST Reset układu.
PPS Ilość impulsów na sekundę (Pulse Per Second).
SAFE Bezpieczne bootowanie (Safeboot).

Specyfikacja techniczna

  • Zintegrowana antena
  • 92-kanałowy odbiornik GNSS
  • Dokładność pozioma: 1,5 m
  • Maksymalna częstotliwość aktualizacji: 25 Hz (4 jednoczesne GNSS)
  • TTFF (Time-To-First-Fix):
    • Cold: 24 s
    • Hot: 2 s
  • Maksymalna wysokość: 80 000 m
  • Maksymalne G: ≤ 4
  • Maksymalna prędkość: 500 m/s
  • Dokładność prędkości: 0,05 m/s
  • Celność kursu: 0,3 stopnia
  • Dokładność impulsu czasowego: 30 ns
  • Zasilanie: 3,3 V VCC
  • Pobór prądu: ~ 31 mA (śledzenie GPS + GLONASS)
  • Konfigurowalne oprogramowanie:
    • Geofencing
    • Odometer
    • Spoofing Detection
    • External Interrupt
    • Pin Control
    • Low Power Mode
    • i wiele innych
  • Obsługuje protokoły: NMEA, UBX i RTCM za pośrednictwem interfejsów UART lub I2C

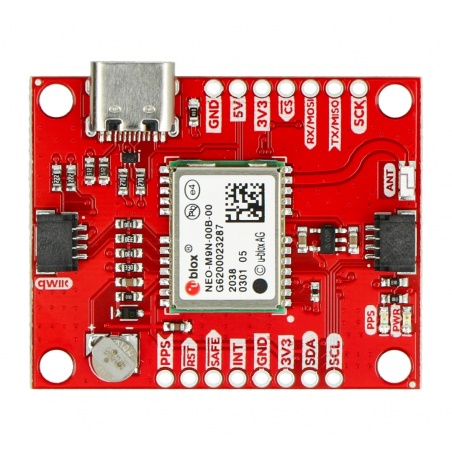

Płytka posiada wbudowaną antenę chipową.Płytka posiada wbudowaną antenę.
Moduł - typ GPS
Szerokość opakowania 5 cm
Wysokość opakowania 0.8 cm
Głębokość opakowania 6 cm
Masa opakowania 0.006 kg
