Opis produktu: Fermion - mini wzmacniacz stereo audio - 3 W - DFRobot DFR0119-O

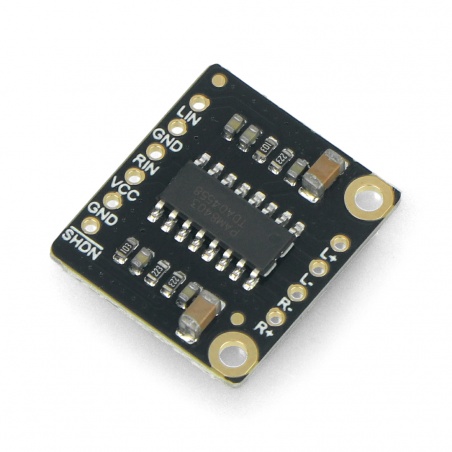

Mini wzmacniacz stereo audio pozwalający na podłączenie głośników mocy 3 W i impedancji 4 Ohm. Moduł został wyprodukowany przez firmą DFRobot. Wyposażony w dwa kanały: prawy i lewy, które mogą emitować stereofoniczny dźwięk przestrzenny. Niewielkie wymiary oraz wygodny rozstaw otworów montażowych i wyprowadzeń pozwalają na osadzenie elementu na dowolnym urządzeniu. Znajduje zastosowanie w systemach głosowych w projektach robotów, pozytywkach DIY czy scenariuszach zakładających modyfikację dźwięku.
Mini wzmacniacz stereo audio posiada dwa tryby: tryb uśpienia oraz tryb pracy. Gdy wyprowadzenie SHDN jest w stanie niskim (0 V) - obwód polaryzacji wzmacniacza zostanie zamknięty, a następnie moduł przejdzie w tryb uśpienia. Z kolei, gdy pin SHDN jest w stanie wysokim (5 V) - tryb pracy zostanie włączony. Wzmacniacz audio stereo jest domyślnie ustawiony w trybie pracy.
Zestaw zawiera odpowiednie złącza goldpin, które należy samodzielnie przylutować.
Schemat połączeń wzmacniacza z podzespołami peryferyjnymi.
Zasady podłączenia
- Bieguny dodatnie i ujemne nie mogą być połączone odwrotnie
- Bieguny ujemne dla kanałów wysokiego i niskiego są niezależne, nie należy łączyć ich ze sobą
- Napięcie zasilające nie powinno być wyższe niż 5,5 V, ponieważ zbyt wysokie napięcie spowoduje trwałe uszkodzenie układu scalonego
W naszym asortymencie znajdziesz także głośniki analogowe oraz akumulatory Li-Pol. Zapraszamy do zapoznania się z ofertą.
Specyfikacja techniczna wzmacniacza
- Typ: mini wzmacniacz stereo audio
- Zasilanie: od 3,6 V do 5,5 V DC
- Moc wyjściowa: 3 W (4 Ohm) 5 V
- Klasa wzmacniacza: D
- Obsługa dwóch kanałów: lewy i prawy
- Dwa tryby pracy: tryb uśpienia / tryb pracy
- Wydajność: > 90%
- Wymiary modułu: 15,5 x 24 mm
- Średnica otworów montażowych: 2 mm
- Rozstaw pól lutowniczych: 2,54 mm
- Masa: 7 g
Zawartość zestawu

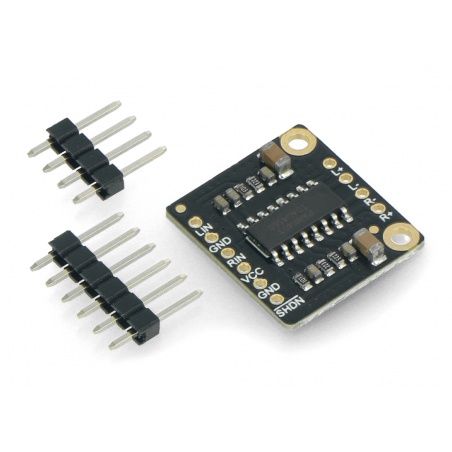

- Mini wzmacniacz stereo audio 3 W od DFRobot
- Złącze goldpin - raster 2,54 mm:
- 1x4 pin - 1 szt.
- 1x6 pin - 1 szt.

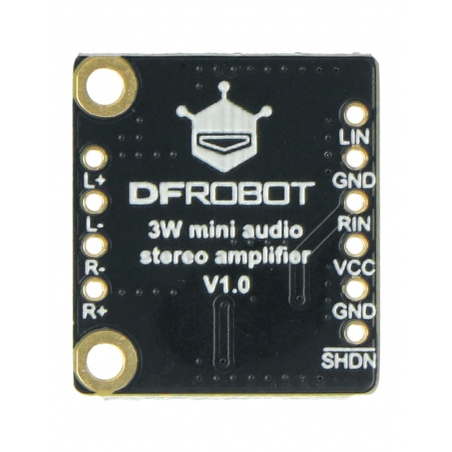

Fermion - mini wzmacniacz stereo audio 3 W wyprodukowany przez DFRobot.
