SparkFun MicroMod and Display Carrier Board - z wyświetlaczem TFT 240 x 320 px 2,4'' - SparkFun DEV-16985

Indeks: SPF-19165 EAN: 5903351248778
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
Płytka SparkFun MicroMod and Display Carrier Board z wbudowanym procesorem ATTiny84 i wyświetlaczem TFT. Zawiera 6 adresowalnych diod LED APA106, 6 pinów wyjściowych I/O, wbudowany regulator napięcia oraz buzzer. Ponadto płyta SparkFun MicroMod posiada wbudowane gniazdo na kartę pamięci microSD do przechowywania i odczytu danych, port USB typu C oraz złącze zgodne ze standardem M.2 MicroMod, do którego należy podpiąć moduł z mikrokontrolerem MicroMode. Wbudowany wyświetlacz ma przekątną 2,4'' i rozdzielczość równą 240 x 320 px. Ponadto do dyspozycji użytkownika znajdują się dwa przyciski użytkowe: Boot i Reset.
218,70 zł
218,70 zł netto
Na zamówienie. Czas oczekiwania 4-8 tyg.
Oczekiwanie na dostawę
30 dni na zwrot
Producent: SparkFun
Kompatybilny z: Raspberry Pi

Opis produktu: SparkFun MicroMod and Display Carrier Board - z wyświetlaczem TFT 240 x 320 px 2,4'' - SparkFun DEV-16985

Płytka SparkFun MicroMod and Display Carrier Board z wbudowanym procesorem ATTiny84 i wyświetlaczem TFT. Zawiera 6 adresowalnych diod LED APA106, 6 pinów wyjściowych I/O, wbudowany regulator napięcia oraz buzzer. Ponadto płyta SparkFun MicroMod posiada wbudowane gniazdo na kartę pamięci microSD do przechowywania i odczytu danych, port USB typu C oraz złącze zgodne ze standardem M.2 MicroMod, do którego należy podpiąć moduł z mikrokontrolerem MicroMode. Wbudowany wyświetlacz ma przekątną 2,4'' i rozdzielczość równą 240 x 320 px. Ponadto do dyspozycji użytkownika znajdują się dwa przyciski użytkowe: Boot i Reset.

Zestaw nie zawiera procesora SparkFun MicroMode, który jest wymagany do poprawnej pracy modułu.

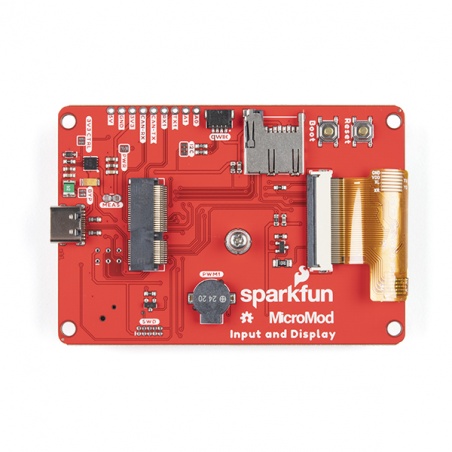

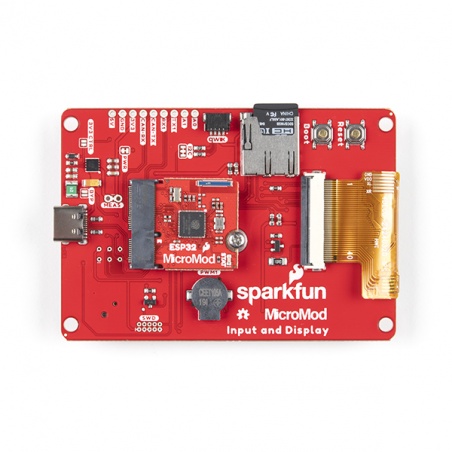

SparkFun MicroMod and Display Carrier Board ze złączami USB typu C, M.2 MicroMod oraz gniazdem na kartę pamięci microSD.
SparkFun MicroMod and Display Carrier Board ze złączami USB typu C, M.2 MicroMod oraz gniazdem na kartę pamięci microSD.

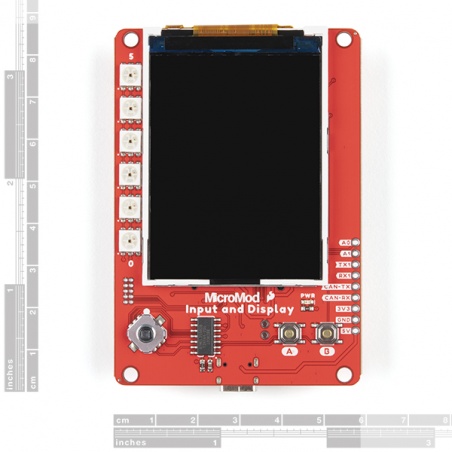

Opis wyprowadzeń modułu

  • 5 V - pin zasilania 5 V.
  • GND - pin masy układu.
  • 3V3 - pin zasilania 3,3 V.
  • CAN-RX - pin CAN Bus do odbierania danych.
  • CAN-TX - pin CAN Bus do przesyłania danych.
  • RX1 - pin transmisji danych UART.
  • TX1 - pin odbioru danych UART.

Specyfikacja techniczna

  • Napięcie zasilania: od 2,7 V do 6 V
  • Procesor wbudowany:
    • typ: ATTiny84
    • prędkość procesora: 20 MIPS/DMIPS
    • pamięć Flash: 8 kB
    • pamięć SRAM: 512 kB
    • interfejs komunikacyjny: I2C
  • Typ wyświetlacza: TFT IPS
  • Układ: ILI9341V
  • Rozdzielczość wyświetlacza: 240 x 320 px
  • Rozmiar piksela: 0,153 x 0,153 mm
  • Przekątna ekranu: 2,4''
  • Kolor wyświetlania: RGB 262K
  • Diody LED: adresowalne APA102
  • Ilość diod: 6
  • Piny wyjściowe I/O: 6 szt.
  • Złącze zgodne ze standardem M.2 MicroMod, do którego możliwe jest podpięcie procesora MicroMode
  • Złącze USB typu C, które umożliwia połączenie z komputerem, programowanie modułu (zapewnia także alternatywne źródło zasilania)
  • Złącze Qwiic, pozwalające na rozszerzenie systemu o dodatkowe urządzenia peryferyjne
  • Elementy wbudowane:
    • regulator napięcia 3,3 V / 1 A
    • zegar czasu rzeczywistego RTC
    • gniazdo na kartę pamięci microSD
    • Buzzer
    • przyciski użytkowe: Boot i Reset
  • Wymiary: 82,55 x 57,15 mm

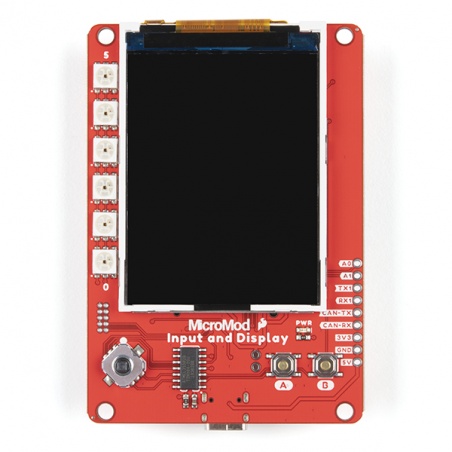

SparkFun MicroMod and Display Carrier Board posiada dwa przyciski użytkowe umieszczone w przedniej części modułu.SparkFun MicroMod and Display Carrier Board posiada dwa przyciski użytkowe umieszczone w przedniej części modułu.

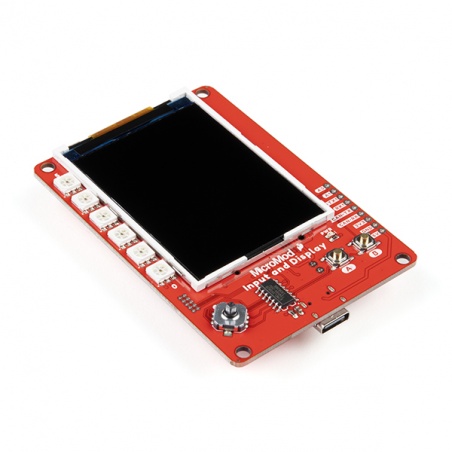

Kolorowy wyświetlacz z matrycą adresowalnych diod LED

SparkFun MicroMod and Display Carrier Board - z wyświetlaczem TFT 240 x 320 px 2,4'' - SparkFun DEV-16985 to nie kolejna nakładka z samym tylko ekranem LCD, ale kompletny interfejs użytkownika, gotowy do połączenia z płytką SparkFun MicroMod.

W zestawieniu z modułem bazującym na mikrokontrolerze RP2040, płytka umożliwia budowę zaawansowanych urządzeń, wykorzystujących dużą moc obliczeniową (2 rdzenie ARM Cortex-M0+ 133 MHz), pojemną pamięć SRAM (264 kB) i imponującą pamięć Flash (aż 2 MB), oferowane przez procesor sygnowany logiem maliny.

Kompletne HMI w ramach jednej płytki

SparkFun MicroMod and Display Carrier Board z ekranem TFT 2,4” 240 x 320 px – oprócz samego wyświetlacza – zawiera także linijkę sześciu adresowalnych diod LED (APA106), buzzer, slot kart microSD oraz dwa mikroprzyciski. Nie zabrakło także złącza Qwiic, zegara RTC, stabilizatora napięcia 3,3 V / 1A, sześciu uniwersalnych linii I/O oraz złącza USB C, służącego do programowania i zasilania płytki.

Jeśli w ramach swojego projektu chciałbyś wykorzystać oryginalną płytkę Raspberry Pi Pico, bazującą na tym samym mikrokontrolerze, który zastosowany jest w module MicroMod – sprawdź dostępne w naszej ofercie moduły i nakładki, w tym 2,9-calowy ekran Raspberry Pi Pico, wykonany w technologii e-paper.

Ekran - typ LCD TFT
Ekran - przekątna 2.40 ''
Ekran - rozdziel. 320x240px
