Pierścień LED RGB 7 x WS2812 5050 - wlutowane złącza

Indeks: ZES-19356 EAN: 5904422368074
Moduł w postaci pierścienia składającego się z 7 indywidualnie adresowanych diod LED RGB opartych na popularnym układzie WS2812 w standardzie 5050. Płytka wyposażona została w dwa otwory montażowe. Do obsługi modułu wystarczy wykorzystanie tylko jednego pinu mikrokontrolera, np. moduł Arduino lub Raspberry Pi. Średnica zewnętrzna okręgu wynosi 23 mm. Moduł wyposażony został w złącza goldpin umożliwiające połączenie z mikrokontrolerem przy wykorzystaniu przewodów połączeniowych.
Pierścień LED RGB 7 x WS2812 5050 - wlutowane złącza
9,90 zł
8,05 zł netto
Producent: OEM

Opis produktu: Pierścień LED RGB 7 x WS2812 5050 - wlutowane złącza

Moduł w postaci pierścienia składającego się z 7 indywidualnie adresowanych diod LED RGB opartych na popularnym układzie WS2812 w standardzie 5050. Płytka wyposażona została w dwa otwory montażowe. Do obsługi modułu wystarczy wykorzystanie tylko jednego pinu mikrokontrolera, np. moduł Arduino lub Raspberry Pi. Średnica zewnętrzna okręgu wynosi 23 mm. Moduł wyposażony został w złącza goldpin umożliwiające połączenie z mikrokontrolerem przy wykorzystaniu przewodów połączeniowych. Pierścień zasilany jest napięciem 5 V. Każda dioda pobiera do 18 mA prądu, co w tym przypadku daje łączną wartość ok. 130 mA. Zastosowany protokół komunikacyjny umożliwia łączenie szeregowe diod. Kolejny łańcuch należy podpiąć do złącza wyjściowego, łącząc ze sobą odpowiednio 5V, GND oraz DOUT z DIN. Producent zaznacza, że przy korzystaniu z więcej niż 500 diod, może nie wystarczyć pamięci RAM w układzie Arduino Uno.

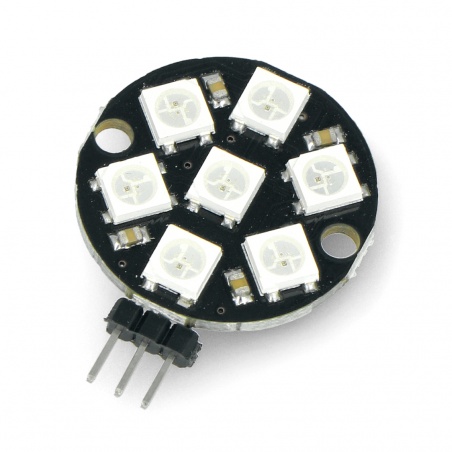

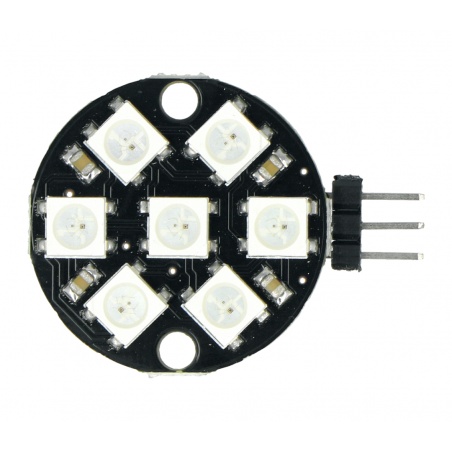

Pierścień LED RGB WS2812Pierścień LED RGB, 7 diod WS2812.

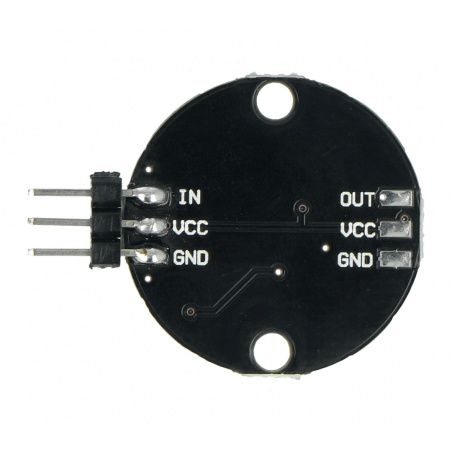

Wyprowadzenia pierścieniaWyprowadzenia pierścienia LED WS2812. Moduł posiada wlutowaną listwę goldpin.

Podłączenie pierścienia LED RGB

Moduł wyposażony został w cztery wyprowadzenia. Do prawidłowego działania wystarczy użycie jednego pinu mikrokontrolera. Urządzenie pozwala na połączenie szeregowe większej ilości modułów.

  • GND - masa modułu
  • 5 V - napięcie zasilania, 18 mA prądu na jedną diodę
  • Data IN - cyfrowy sygnał sterujący z mikrokontrolera
  • Data OUT - wyjście do podłączenia następnego pierścienia

Produkt kompatybilny z Arduino

W internecie można znaleźć bibliotekę Arduino w serwisie GitHub dla modułów NeoPixel wraz z przykładami podłączenia.

Specyfikacja pierścienia LED WS2812

  • Napięcie zasilania: 5 V
  • Pobór prądu:
    • dla jednej diody: 18 mA
    • łącznie: ok. 130 mA
  • Zastosowane diody: LED RGB WS2812 (dokumentacja)
  • Ilość diod: 7
  • Wlutowane złącza goldpin
  • Średnica zewnętrzna: 23 mm

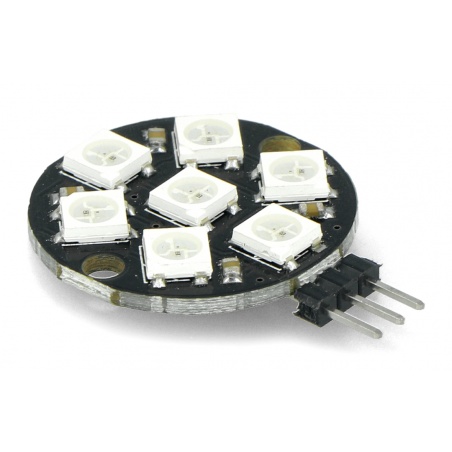

Pierścień LED WS2812Pierścień LED RGB WS2812.
Moc nominalna 1.0 W
LED barwa RGB
LED rodzaj WS2812B
LED cyfrowe Tak
LED - ilość diod 7
LED soczewka przezroczysta
LED długość fali RGB
Szerokość opakowania 5 cm
Wysokość opakowania 0.3 cm
Głębokość opakowania 8 cm
Masa opakowania 0.003 kg

Jako pierwszy zadaj pytanie dotyczące tego produktu!


Dobór zasilacza do paska LED

Producenci pasków i łańcuchów LED podają moc w jednostce watów na każdy metr łańcucha. W związku z tym, aby obliczyć całkowite zapotrzebowanie na moc należy pomnożyć tę wartość razy długość łańcucha, przykładowo:

  • Pasek LED 4,8 W / 12 V - 5 m
  • czyli całkowita moc jest równa 4,8 W/m * 5 m = 24 W
  • przy założeniu, że pasek zasilany jest napięciem  12 V, potrzebuje on prądu: 24 W / 12 V = 2 A

W takim wypadku należy dobrać zasilacz o parametrach:

  • Napięcie wyjściowe 12 V
  • Moc wyjściowa: co najmniej 24 W, dla bezpieczeństwa warto przyjąć zapas i wybrać zasilacz od 30 W
  • Producenci zasilaczy czasem nie podają mocy wyjściowej, tylko wydajność prądową. W takim układzie należy wybrać zasilacz o wydajności co najmniej 2 A, warto przyjąć zapas 2,5 A. Można również w prosty sposób przeliczyć wydajność prądową na moc mnożąc prąd razy napięcie zasilania, przykładowo: 12 V * 2,5 A = 30 W
