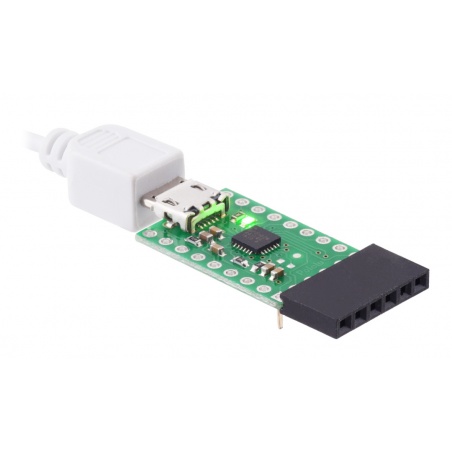

Opis produktu: Konwerter USB-UART CP2102N - ze złączem microUSB - Pololu 1317

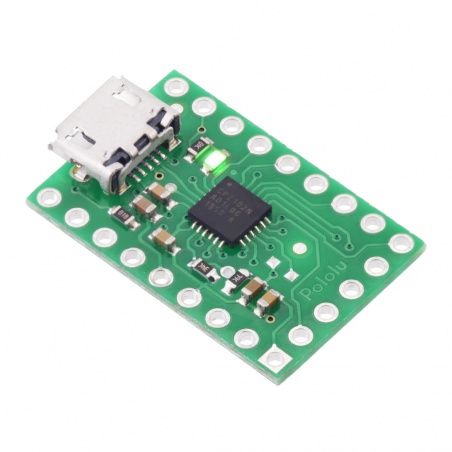

Moduł oparty na układzie CP2102, który pozwala na konwersje danych pomiędzy standardami USB-UART. Z wykorzystaniem konwertera od Pololu można wymieniać dane pomiędzy komputerem PC wyposażonym w port USB, a układem z mikrokontrolerem obsługującym popularny interfejs szeregowy. Moduł posiada wbudowane złącze microUSB. Dodatkowo, układ zawiera cztery cyfrowe wyprowadzenia ogólnego przeznaczenia (GPIO).
Do poprawnej pracy konwertera wymagany jest przewód microUSB, który nie znajduje się w zestawie. Można go kupić osobno w naszym sklepie.

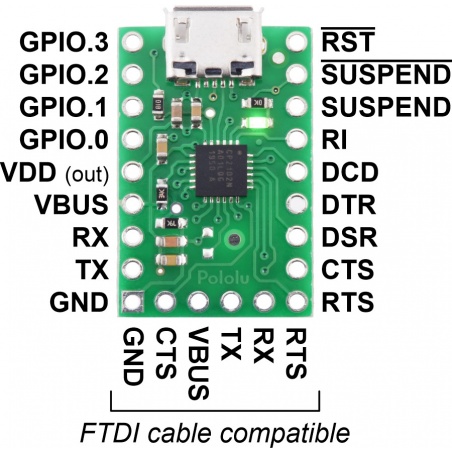

Opis wyprowadzeń konwertera.
Opis wyprowadzeń

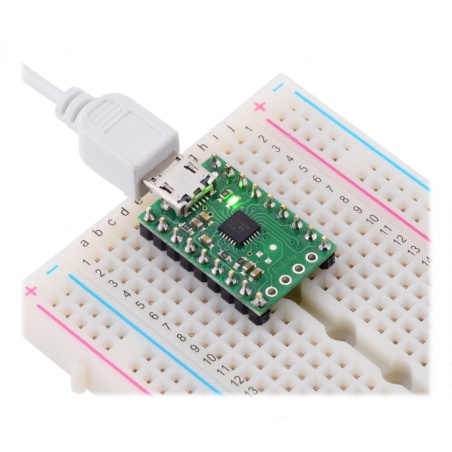

Wyprowadzeniami konwertera są popularne złącza goldpin - raster 2,54 mm. Umożliwiają one podłączenie modułu za pomocą przewodów lub pozwalają na bezpośrednie wpięcie w płytkę stykową. Ponadto konwerter posiada cztery cyfrowe wyprowadzenia GPIO, które mogą być kontrolowane poprzez pamięć ROM typu one-time programming.
- VDD - wyjście regulatora z napięciem 3,3 V
- VBUS - napięcie magistrali USB 5 V
- GND - masa układu
- RST - pin RESET
- TX - pin transmisji danych szeregowych UART
- RX - pin odbioru danych szeregowych UART
- CTS - wejście sterujące "Clear to send" (wykorzystywany z pinem RTS)
- RTS - wyjście sterujące "Ready to send" (wykorzystywany z pinem CTS)
- DSR - wejście sterujące "Data set ready" (aktywowany stanem niskim; wykorzystywany z pinem DTR)
- DTR - wejście sterujące "Data terminal ready" (aktywowany stanem wysokim; wykorzystywany z pinem DSR)
- DCD - wejście sterujące "Data carrier detect" (aktywowany stanem niskim)
- RI - wejście sterujące "Ring indicator" (aktywowany stanem niskim)
- GPIO.0 / GPIO.1 / GPIO.2 / GPIO.3 - cyfrowe piny wejścia / wyjścia, ogólnego przeznaczenia
Specyfikacja techniczna
- Moduł: konwerter USB-UART
- Układ: CP2102N
- Napięcie pracy: od 3,3 V do 5 V
- Pobór prądu: 15 mA
- Złącze: microUSB
- Standard USB: USB 2.0
- Prędkość transmisji: od 300 b/s do 3 Mb/s
- Wyprowadzenia: pola lutownicze

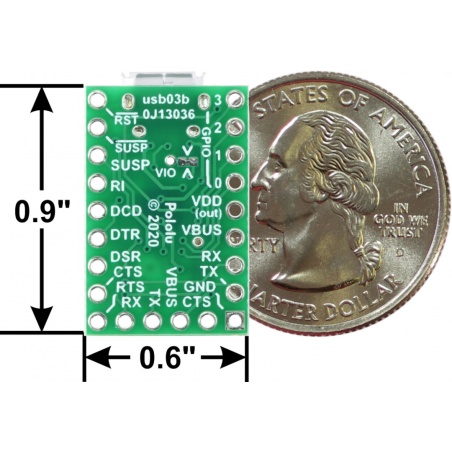

- Wymiary modułu: 15,2 x 24,1 mm
Moduł posiada wyprowadzenia w postaci pól lutowniczych.

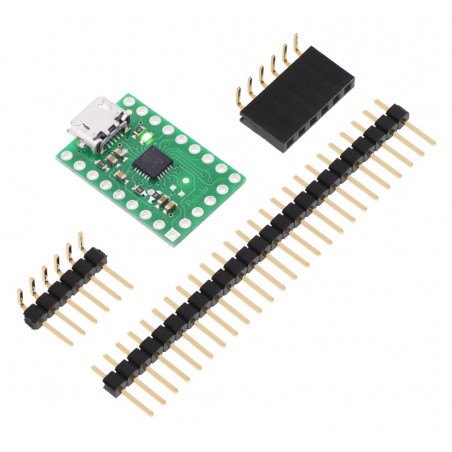

Zawartość zestawu z konwerterem USB-UART od Pololu.
Zawartość zestawu
- Konwerter USB-UART CP2102N
- Listwa goldpin - prosta 1x25 pin
- Listwa goldpin - kątowa 1x6 pin
- Gniazdo goldpin - kątowe 1x6 pin
W naszej ofercie znajdziesz także inne konwertery USB-UART / RS232 / RS485.
