ISO1540 - dwukierunkowy izolator I2C - STEMMA AT/Qwiic - Adafruit 4903

Indeks: ADA-19253 EAN: 5903351247672
Dwukierunkowy izolator I2C wyprodukowany przez Adafruit. Znajduje zastosowanie w projektach, które wymagają elektrycznego oddzielenia urządzeń o tej samej magistrali. Wyposażony w układ ISO1540, zgodny z obowiązującymi normami bezpieczeństwa. W pełni dwukierunkowy, obsługuje częstotliwości taktowania do 1 MHz. Zasilany napięciem w zakresie od 3 V do 5 V (doprowadzonym po obu stronach modułu). Na płytce modułu umieszczono także złącze STEMMA QT / Qwiic, za pomocą którego można w szybki i prosty sposób połączyć izolator.
ISO1540 - dwukierunkowy izolator I2C - STEMMA AT/Qwiic - Adafruit 4903
51,90 zł
42,20 zł netto
Zapłać później
Producent: Adafruit
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: ISO1540 - dwukierunkowy izolator I2C - STEMMA AT/Qwiic - Adafruit 4903

Dwukierunkowy izolator I2C wyprodukowany przez Adafruit. Znajduje zastosowanie w projektach, które wymagają elektrycznego oddzielenia urządzeń o tej samej magistrali. Wyposażony w układ ISO1540, zgodny z obowiązującymi normami bezpieczeństwa. W pełni dwukierunkowy, obsługuje częstotliwości taktowania do 1 MHz. Zasilany napięciem w zakresie od 3 V do 5 V (doprowadzonym po obu stronach modułu). Na płytce modułu umieszczono także złącze STEMMA QT / Qwiic, za pomocą którego można w szybki i prosty sposób połączyć izolator.

Produkt kompatybilny z Arduino i Raspberry Pi

Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika, który znacząco ułatwia rozpoczęcie pracy z modułem.

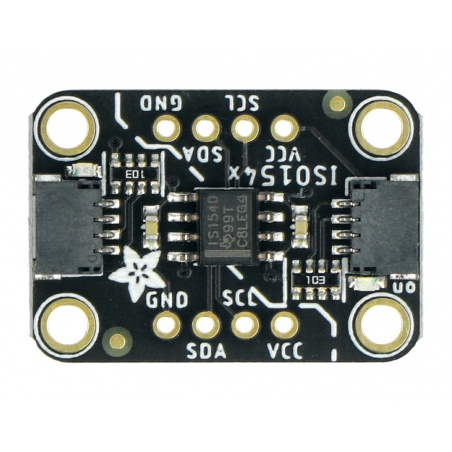

Opis wyprowadzeń modułu izolatora.

Opis wyprowadzeń modułu izolatora.

Opis wyprowadzeń

Moduł został wyposażony w wyprowadzenia w postaci pól lutowniczych. Należy przymocować do nich zawarte w zestawie złącza goldpin. Płytka posiada także złącza STEMMA QT / Qwiic, za pomocą których możliwe jest wygodne podłączenie modułu z modułem kontrolera - bez konieczności dodatkowego lutowania.

  • VCC - pin zasilania w zakresie od 3 V do 5 V
  • GND - masa układu
  • SCL - pin logiczny, linia zegara interfejsu I2C
  • SDA - pin logiczny, linia danych interfejsu I2C
  • STEMMA QT / Qwiic - złącze połączeniowe

Specyfikacja techniczna modułu

  • Układ: ISO1540
  • Typ modułu: dwukierunkowy izolator I2C
  • Zasilanie modułu: od 3 V do 5 V
  • Maksymalna częstotliwość taktowania: do 1 MHz
  • Wyjścia z otwartym drenem z możliwością przepływu prądu:
    • strona 1: 3,5 mA
    • strona 2 : 35 mA
  • Zabezpieczenie HBM ESD 4 kV na wszystkich pinach (8 kV na pinach magistrali)
  • Certyfikaty bezpieczeństwa:
    • izolacja 4242-VPK zgodna z DIN VDE V 0884-11: 2017-01
    • izolacja 2500-VRMS przez 1 minutę zgodna z UL 1577
    • zatwierdzenie CSA zgodna z normami końcowymi IEC 60950-1 i IEC 62368-1
    • podstawowa izolacja CQC zgodna z GB4943.1-2011
  • Wyprowadzenia:
    • pola lutownicze
    • złącza STEMMA QT / Qwiic
  • Temperatura pracy: od -40°C do +125°C
  • Wymiary: 25,4 x 17,8 mm

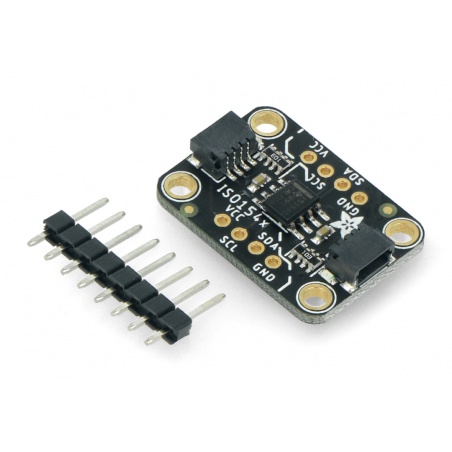

Zawartość zestawu

  • Moduł dwukierunkowego izolatora magistrali I2C
  • Złącza goldpin - raster 2,54 mm

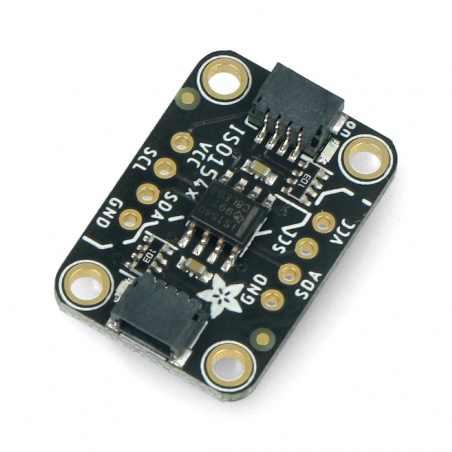

Dwukierunkowy izolator I2C od Adafruit.

Dwukierunkowy izolator I2C od Adafruit.

Szerokość opakowania 7.5 cm
Wysokość opakowania 0.5 cm
Głębokość opakowania 11 cm
Masa opakowania 0.003 kg
