Konwerter poziomów logicznych dwukierunkowy, 4-kanałowy - MSX

Indeks: MSX-06117 EAN: 5904422308131
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com

Moduł pozwala na komunikację pomiędzy systemami wykorzystującymi najpopularniejsze poziomy napięć: 5 V <-> 3,3 V oraz 3,3 V <-> 1,8 V. Pracuje w obu kierunkach jednocześnie. Posiada cztery kanały. W zestawie znajdują się złącza goldpin do samodzielnego wlutowania.

6,42 zł
6,42 zł netto

Dostępny, wysyłka 24h!
(Sprawdź dostępność)
Wysyłka 24h
30 dni na zwrot

Opis produktu: Konwerter poziomów logicznych dwukierunkowy, 4-kanałowy - MSX

Moduł pozwala na komunikację pomiędzy systemami wykorzystującymi dwa najpopularniejsze poziomy napięć: 3,3 V i 5 V. Pracuje w obu kierunkach jednocześnie. Obniża napięcie 5 V na 3,3 V oraz podnosi 3,3 na 5 V w tym samym czasie. Ta funkcja przydatna jest w dwukierunkowych protokołach komunikacyjnych np. SPI w trybie full duplex. Konwerter współpracuje także z napięciami niższymi: 3,3 V na 1,8 V. Posiada cztery kanały.

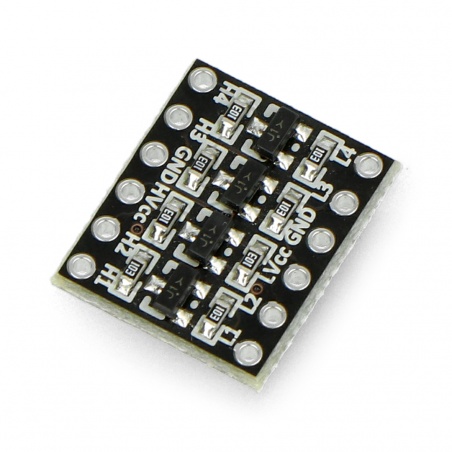

Konwerter poziomów logicznych dwukierunkowy, 4-kanałowy - MSX

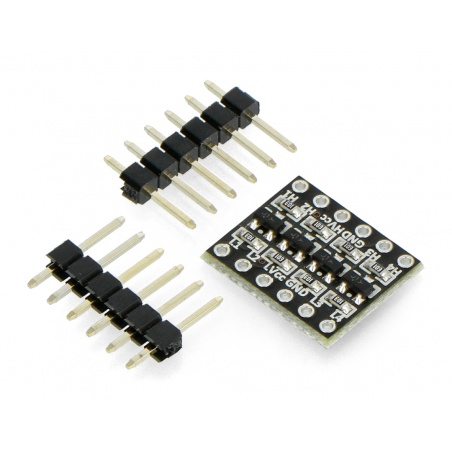

W zestawie znajdują sięzłącza goldpin (raster 2,54 mm) do samodzielnego wlutowania. Dzięki nim możliwe jest połączenie układu z płytką stykową lub modułem głównym (np. STM32Discovery czy Arduino) za pomocą przewodów. Wymiary konwertera to 16,1 x 13 mm.



Konwerter poziomów logicznych dwukierunkowy, 4-kanałowy - MSX

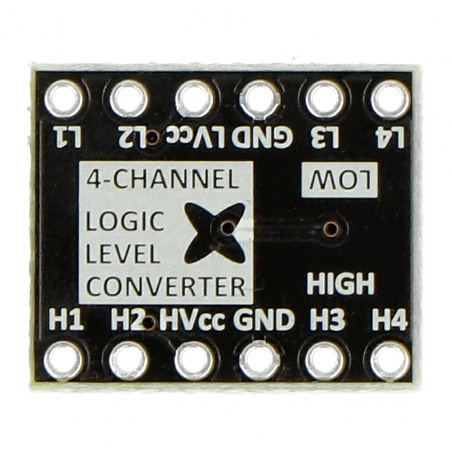

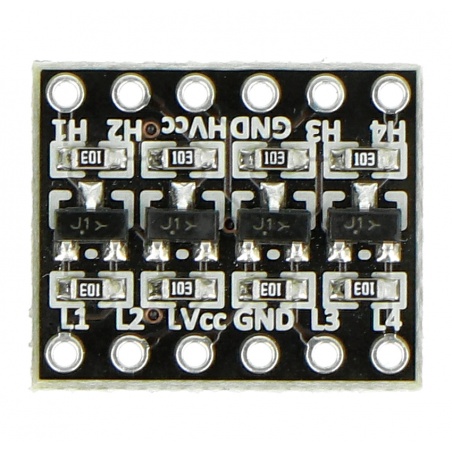

Płytka posiada podpisane wyprowadzenia z obu stron.



Przykład użycia

Konwerter jest prosty w użyciu, do poprawnego działania wystarczy podłączyć zasilanie dwóch systemów, które będą konwertowane. Wyższe napięcie (np. 5 V) należy podłączyć do wyprowadzenia HVcc (high voltage), niższe (np. 3,3 V, 2,8 V lub 1,8 V) do LVcc (low voltage). Masy podłączone są do wyprowadzeń oznaczonych symbolem GND. Sygnały logiczne należy doprowadzić do odpowiednich złącz HV1, HV2, HV3, HV4  - wyższe napięcia oraz odpowiednio LV1, LV2, LV3, LV4 - niższe napięcia.



Konwerter poziomów logicznych dwukierunkowy, 4-kanałowy BSS138 - MSX

Poziomy napięć różnych urządzeń muszą być takie same, aby nie doszło do uszkodzenia. Dwukierunkowy konwerter poziomów logicznych MSX, wyposażony w 4 oddzielne kanały, zadba o poprawność napięć każdej instalacji.

Bardzo tani i wysokojakościowy konwerter łączy z płytką stykową lub minikomputerem, np. Raspberry Pi, za pomocą przewodu. Wyprowadzenia objęte lutowaniem to złącza goldpin z rastrem 2,54mm.

Konwerter poziomów logicznych MSX dla Raspberry Pi, Arduino i innych minikomputerów

Moduł konwertera działa w zakresie napięć 3,3 V - 5 V. Ma bardzo małe rozmiary - zaledwie 16,1 x 13 mm. W trakcie podłączenia celem wyrównania poziomów napięcia należy pamiętać o tym, aby sygnały logiczne były doprowadzone do odpowiednich złączy (HV1, HV2, HV3 itd.).

Konwerter poziomów logicznych dwukierunkowy, 4-kanałowy, BSS138 - MSX jest urządzeniem, które przyda się w każdym projekcie. Zamów już teraz, korzystając ze świetnej ceny lub sprawdź pozostałe płytki!
