Opis produktu: Fermion - ADKey Board - matryca 10 przycisków tact switch - DFRobot DFR0792
Płytka w postaci klawiatury matrycowej wyprodukowana przez DFRobot. Posiada 10 przycisków tact switch, z dołączonymi nakładkami w dwóch kolorach - 10 sztuk białych i 10 sztuk czarnych nakładek. Matryca może być wykorzystywana do sterowania DFRPlayer Pro czy DFPlayerMini. Jest prosta w integrowaniu z różnymi podzespołami, ponadto może być użyta w celu rozszerzenia płytki kontrolera o 10 dodatkowych przycisków z wykorzystaniem tylko jednego portu analogowego. Moduł pracuje z napięciem w zakresie od 3,3 V do 5 V. Klawiatura ma kształt kwadratu o wymiarach 40 x 40 mm.
Produkt kompatybilny z Arduino
Producent udostępnia szczegółowy przewodnik użytkownika, który znacząco ułatwia rozpoczęcie pracy z matrycą. Zawiera między innymi opis wyprowadzeń oraz schemat połączeń ze współpracującymi płytkami.

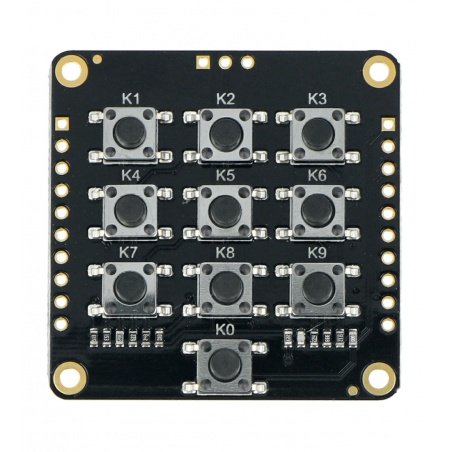

Fermion - ADKey Board - matryca 10 przycisków tact switch.
Schemat połączenia matrycy z płytką DFRduino - pochodnej Arduino.

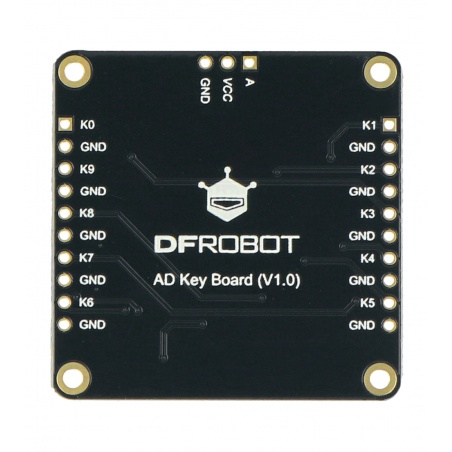

Opis wyprowadzeń oraz schemat połączeń
Matryca posiada wyprowadzenia w postaci pól lutowniczych, do których należy przylutować zawarte w zestawie złącza goldpin. Należy połączyć wyprowadzenia według poniższych zależności:
- GND - masa układu
- VCC - pin zasilania w zakresie od 3,3 V do 5 V
- A - port analogowy do sterowania matrycą
- K1, K2, K3, K4, K5, K6, K7, K8, K9, K0 - piny przycisków
W naszej ofercie znajdziesz także inne klawiatury matrycowe, które są kompatybilne z Arduino. Zachęcamy do zapoznania się z dostępnym asortymentem.
Specyfikacja techniczna modułu
- Typ: matryca z przyciskami
- Zasilanie modułu: od 3,3 V do 5 V
- Ilość przycisków: 10
- Oznaczenia przycisków: K1, K2, K3, K4, K5, K6, K7, K8, K9, K0
- Wymiary przycisku: 6 x 6 x 7 mm
- Wymiary modułu: 40 x 40 mm
Zawartość zestawu
- Fermion: ADKey Board - matryca 10 przycisków - 1 szt.
- Nakładki na przyciski - czarne - 10 szt.
- Nakładki na przyciski - białe - 10 szt.
- Listwa goldpin 1x3 - raster 2,54 mm - 1 szt.
W skład zestawu wchodzą także nakładki w dwóch kolorach - czarne i białe.

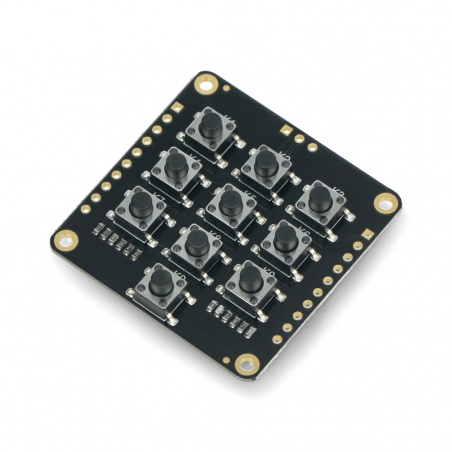

Fermion - ADKey Board - matryca 10 przycisków tact switch - DFRobot DFR0792
Oferujemy praktyczne narzędzie - matrycę z 10 przyciskami typu tact switch. Urządzenie powstało dzięki popularnej i cenionej przez elektroników firmie DFRobot - to Fermion ADKey Board.
Sprzęt doskonale sprawdzi się w zestawieniu na przykład z płytkami Arduino. Dodatkowe przyciski mogą umożliwić prostszą komunikację między docelowym urządzeniem a użytkownikiem. Producent podaje także przykład zastosowania matrycy do sterowania DFRPlayer Pro lub DFPlayerMini.
Klawiatury Arduino
W zestawie z całym modułem otrzymasz także 20 specjalnych nakładek na przyciski (10 czarnych i 10 białych), dzięki którym w prosty sposób będziesz mógł je oznaczać, ułatwiając sterowanie. Aby umożliwić szybki montaż, producent dołącza również w zestawie listwę goldpin 1x3, dzięki której szybko podłączysz klawiaturę do płytki rozwojowej. Jednym z największych atutów tego rozwiązania, jest aż zyskanie aż 10 przycisków, przy wykorzystaniu zaledwie jednego portu analogowego w mikrokontrolerze.
