Opis

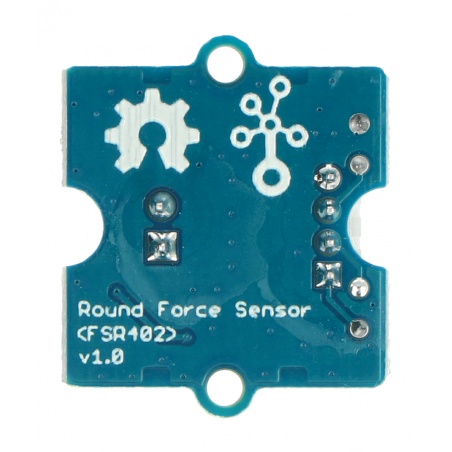

Moduł z serii Grove wyposażony w czujnik siły nacisku FSR402. Czujnik komunikuje się za pomocą analogowego sygnału napięciowego. Jest on w stanie wykryć nacisk w zakresie od 0,2 N do 20 N. Zasilany jest napięciem od 3,3 V do 5V. Posiada wyjście analogowe, co czyni go kompatybilnym z większością modułów uruchomieniowych, w tym Raspberry Pi i Arduino.
Podłączenie
Moduł wyposażony został w interfejs Grove ułatwiający podłączenie go z Arduino wraz z nakładką Base Shield v2.0 lub Raspberry za pomocą Hat'a GrovePi+.
| Pin | Opis |
|---|---|
| GND | Masa układu. |
| VCC | Napięcie zasilania 3.3 V lub 5 V. |
| NC | Nie podłączone. |
| OUT | Sygnał wyjściowy. |
|
Produkt kompatybilny z Arduino Producent udostępnia przewodnik użytkownika dla Arduino. |
Specyfikacja
- Napięcie zasilania: 3,3 V lub 5 V
- Czujnik nacisku: FSR402
- Wyjście analogowe: od 0 do 650
- Zakres czułości: od 0,2 N do 20 N
- Wymiary: 20 x 20 x 13 mm
- Masa: 9 g
