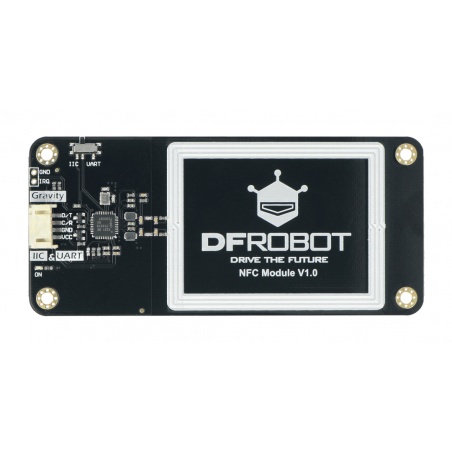

Gravity - moduł komunikacyjny z tagiem NFC - I2C/UART - DFRobot DFR0231-H

Indeks: DFR-19024 EAN: 5903351245388
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
Moduł komunikacyjny serii Gravity z tagiem NFC wyprodukowany przez firmę DFRobot. Wykorzystuje zintegrowany kontroler komunikacyjny NXP PN532, który obsługuje różne typy inteligentnych kart zbliżeniowych i odbiciowych lub tagów NFC, w tym m.in. powszechnie używane na rynku serie MIFARE Classic i NTAG. Wykorzystuje dwie magistrale: interfejs I2C i UART, które są wybieralne za pomocą przełącznika wbudowanego w płytkę. Jest kompatybilny z mikrokontrolerami zasilanymi napięciem 3,3 V / 5 V, do których należą Arduino, micro:bit, FireBeetle ESP32 czy FireBeetle ESP8266.
60,89 zł
60,89 zł netto

Wysyłka 24h
30 dni na zwrot
Producent: DFRobot
Kompatybilny z: Arduino

Opis produktu: Gravity - moduł komunikacyjny z tagiem NFC - I2C / UART - DFRobot DFR0231-H

Moduł komunikacyjny serii Gravity z tagiem NFC wyprodukowany przez firmę DFRobot. Wykorzystuje zintegrowany kontroler komunikacyjny NXP PN532, który obsługuje różne typy inteligentnych kart zbliżeniowych i odbiciowych lub tagów NFC, w tym m.in. powszechnie używane na rynku serie MIFARE Classic i NTAG. Wykorzystuje dwie magistrale: interfejs I2C i UART, które są wybieralne za pomocą przełącznika wbudowanego w płytkę. Jest kompatybilny z mikrokontrolerami zasilanymi napięciem 3,3 V / 5 V, do których należą Arduino, micro:bit, FireBeetle ESP32 czy FireBeetle ESP8266.

Produkt kompatybilny z Arduino
Na stronie producenta dostępna jest Strona Wiki produktu, która zawiera przewodnik użytkownika oraz bibliotekę dla środowiska Arduino IDE wraz z przykładowym kodem programu.

Tag NFC znajduje zastosowanie w systemach płatności zbliżeniowych.

Tag NFC znajduje zastosowanie w systemach płatności zbliżeniowych.

Kluczowe funkcje

  • Wysoce zintegrowany kontroler NXP NFC
  • Obsługa różnych rodzajów popularnych kart zbliżeniowych i odbiciowych lub tagów NFC
  • Kompatybilny z kontrolerem pracującym z napięciem 3,3 V / 5 V
  • Częstotliwość nośna wynosi 13,56 MHz

Sugerowane zastosowanie

  • System płatności zbliżeniowych
  • Łącza do urządzeń Bluetooth i WiFi
  • Aplikacja NFC na smartfony

Opis wyprowadzeń

  • 1 - D / T (SDA / TXD) - pin transmisji danych interfejsu I2C / UART
  • 2 - C / R (SCL / RXD) - pin linii zegarowej interfejsu I2C / UART
  • 3 - GND - masa układu
  • 4 - VCC - pin zasilania napięciem od 3,3 V do 5,5 V
  • 5 - / - złącze wyboru interfejsu I2C / UART
  • 6 - IRQ - pin wyjściowy przerwania
  • 7 - NA - wskaźnik zasilania (sygnalizacja w kolorze czerwonym)
  • 8 - / - antena NFC
Opis wyprowadzeń modułu komunikacyjnego.

Opis wyprowadzeń modułu komunikacyjnego.

Obsługiwana częstotliwość komunikacji to 13,56 MHz.

Obsługiwana częstotliwość komunikacji to 13,56 MHz.

Specyfikacja techniczna czujnika komunikacyjnego

  • Układ: NXP PN532
  • Napięcie wejściowe (VCC): od 3,3 V do 5,5 V
  • Interfejs komunikacyjny: Gravity I2C i UART
  • Prędkość transmisji UART: 115200 bps
  • Adres interfejsu komunikacyjnego: 0x48
  • Częstotliwość komunikacji: 13,56 MHz
  • Maksymalna odległość komunikacji: ≥10 mm
  • Obsługiwane protokoły:
    • tryb czytnika / zapisu: ISO / IEC 14443A, ISO / IEC 14443B, MIFARE, FeliCa
    • tryb emulacji karty: ISO 14443A / MIFARE Classic 1K lub 4K, FeliCa
    • sieć równorzędna: ISO / IEC18092, ECM340

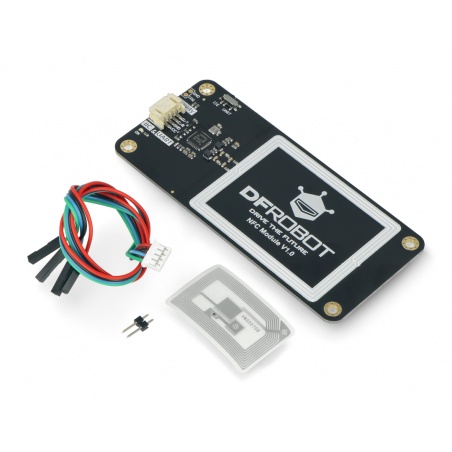

Zawartość zestawu

  • Gravity - moduł komunikacyjny UART i I2C NFC
  • Przewód połączeniowy ze standardem Gravity 4-pinowy I2C / UART
  • Złącze goldpin raster 2,54 mm
  • Naklejka z tagiem NFC
W skład zestawu wchodzi taże 4-pinowy przewód połączeniowy ze standardem Gravity.
W skład zestawu wchodzi także 4-pinowy przewód połączeniowy ze standardem Gravity.
