Opis
Potencjometr obrotowy dla Arduino oraz Raspberry Pi, kąt obrotu wynosi 300 stopni. Interfejs Gravity jest przystosowany do funkcji Plug & Play. Napięcie pracy wynosi od 3,3 V do 5 V.
Podłączenie

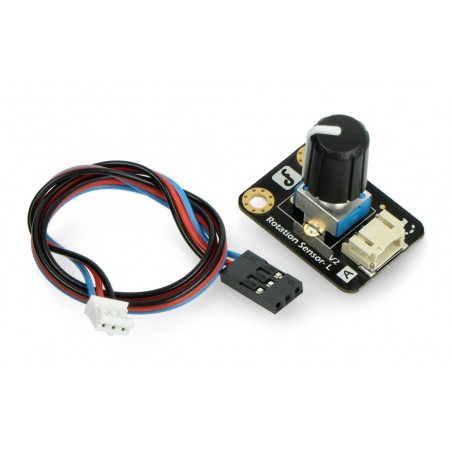

Urządzenie posiada trzy piny wyjściowe, odpowiedni przewód z końcówką żeńską znajduje się w zestawie. Rozkład wyprowadzeń jest zgodny z poniższym rysunkiem:
- Signal - analogowy sygnał wyjściowy
- GND - masa układu
- VCC - napięcie zasilania od 3,3 V do 5 V
Przykład z Arduino
Na poniższym rysunku został przedstawiony przykład podłączenia modułu do Arduino. W celu uruchomienia układu wystarczy podać zasilanie i odczytać analogowy sygnał wyjściowy z pinu Signal poprzez wbudowany w Arduino przetwornic A/C (piny oznaczone literką A, np. A0).
|
Produkt kompatybilny z Arduino Przykładowy kod można znaleźć w przewodniku użytkownika. |
Specyfikacja
- Napięcie zasilania: od 3,3 V do 5 V
- Interfejs: analogowy
- Obrót: 300 stopni
- Podłączenie: Gravity
- Wymiary: 31 x 22 mm
Potencjometr obrotowy kompatybilny z Arduino i Raspberry Pi

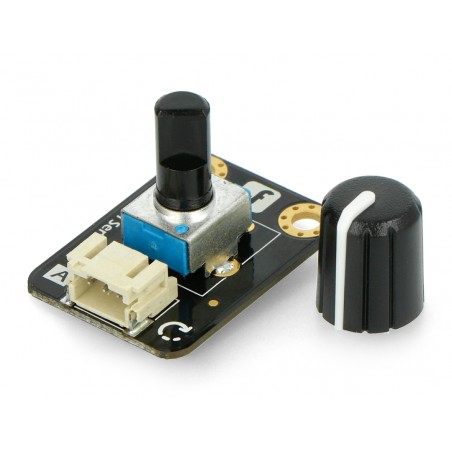

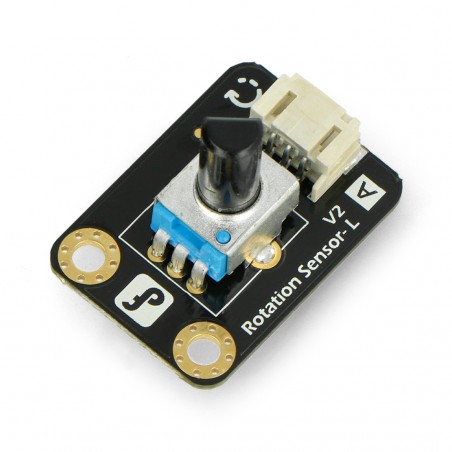

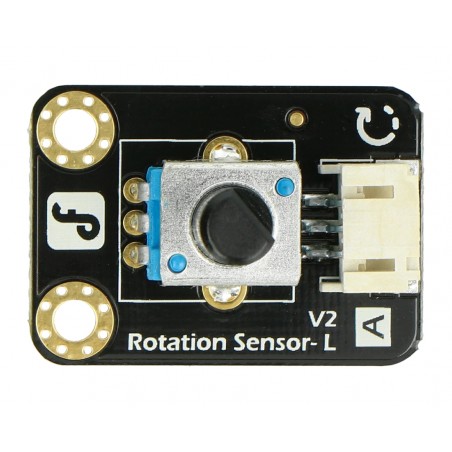

DFRobot Gravity potencjometr obrotowy 300 stopni to produkt, który możesz wykorzystać w różnych projektach. Urządzenie jest kompatybilne z popularnymi komputerami jednopłytkowymi Arduino oraz Raspberry Pi (przy użyciu ekspandera wyprowadzeń lub konwertera na sygnał cyfrowy). Potencjometr jest wyposażony w wygodny interfejs Gravity, który umożliwia szybkie podłączenie bez konieczności lutowania.
Potencjometr można wykorzystać jako element interfejsu użytkownika w bardzo wielu projektach. Możesz umieścić go na przykład w sprzęcie odtwarzającym dźwięk, mikserze didżejskim czy ściemniaczu do instalacji oświetleniowej, a także wielu innych urządzeniach, które wymagają zastosowania elementu umożliwiającego płynną regulację parametrów.
Potencjometr obrotowy - schemat
Uproszczony schemat potencjometru obrotowego DFRobot Gravity znajduje się w sekcji z opisem sposobu podłączenia elementu w projekcie. Umieszczony jest tak również opis poszczególnych wyprowadzeń i ich funkcji.
Dokładny schemat modułu oraz odnośnik do strony producenta znajdziesz w sekcji “Przydatne linki” poniżej opisu produktu. Dostępny jest tam również przewodnik dla użytkowników, w którym znajduje się instrukcja obsługi potencjometru oraz przykładowy kod.
