Gravity - czujnik środowiskowy BME680 I2C - DFRobot SEN0248

Indeks: DFR-19200
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
Czujnik środowiskowy MEMS 4w1 wyposażony w złącze Gravity, wyprodukowany przez DFRobot. Posiada wbudowany układ firmy Bosch BME680. Wielofunkcyjny moduł jest połączeniem czujnika lotnych związków organicznych (LZO), czujnika temperatury, czujnika wilgotności, a także barometru. Zakres pomiarowy dla temperatury wynosi od -40°C do 85°C z dokładnością do +/- 1°C; dla wilgotności od 0% do 100% RH z dokładnością do +/- 3% RH; dla ciśnienia atmosferycznego od 300 hPa do 1100 hPa z dokładnością pomiaru do +/- 0,6 hPa.
96,00 zł
78,05 zł netto

Wysyłka 24h
30 dni na zwrot
Producent: DFRobot
Kompatybilny z: Arduino

Opis produktu: Gravity - czujnik środowiskowy BME680 I2C - DFRobot SEN0248

Czujnik środowiskowy MEMS 4w1 wyposażony w złącze Gravity, wyprodukowany przez DFRobot. Posiada wbudowany układ firmy Bosch BME680. Wielofunkcyjny moduł jest połączeniem czujnika lotnych związków organicznych (LZO), czujnika temperatury, czujnika wilgotności, a także barometru. Znajduje zastosowanie jako podzespół do monitorowania jakości powietrza w pomieszczeniach, jest również wykorzystywany w monitorowaniu parametrów środowiska, automatyzacji domu. Zastosowanie technologii MEMS i układu BME680 sprawia, że czujnik ma niewielkie rozmiary i cechuje się niskim poborem mocy. Zakres pomiarowy dla temperatury wynosi od -40°C do 85°C z dokładnością do +/- 1°C; dla wilgotności od 0% do 100% RH z dokładnością do +/- 3% RH; dla ciśnienia atmosferycznego od 300 hPa do 1100 hPa z dokładnością pomiaru do +/- 0,6 hPa.

Produkt kompatybilny z Arduino
Producent przygotował szczegółowy przewodnik użytkownik oraz bibliotekę dla środowiska Arduino IDE.

BME680 wielofunkcyjny czujnik środowiskowy 4w1 - SPI / I2C

BME680 wielofunkcyjny czujnik środowiskowy 4w1 - SPI / I2C.

Przykładowy schemat połączenia czujnika z wykorzystaniem płytki DFRduino, odpowiednika Arduino.


Przykładowy schemat połączenia czujnika z wykorzystaniem złącza Gravity oraz płytki DFRduino, odpowiednika Arduino. Płytka nie jest częścią zestawu, można ją kupić osobno w naszym sklepie.

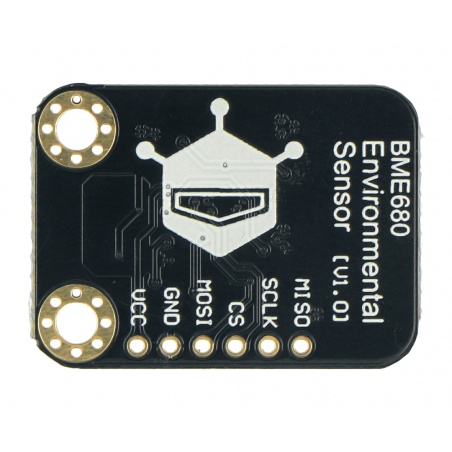

Opis wyprowadzeń i przykładowy schemat połączenia

Moduł posiada wyprowadzenia w postaci pól lutowniczych, do których należy przylutować zawarte w zestawie złącza goldpin. Alternatywnie, na płytce czujnika znajduje się także złącze w standardzie Gravity, które znacząco ułatwia połączenie z mikrokontrolerem. Należy połączyć czujnik z modułem mikrokontrolera według poniższego opisu:

  • VCC - pin zasilania w zakresie od 3,3 V do 5 V
  • GND - masa układu
  • SCL - linia zegara interfejsu I2C
  • SDA - linia danych interfejsu I2C
  • CS - Chip Select; pi wyboru: data / command
  • MISO - Master Input Slave Output
  • MOSI -  Master Output Slave Input

Specyfikacja techniczna czujnik środowiskowego BME680

  • Moduł: czujnik lotnych związków organicznych (LZO), temperatury, wilgotności oraz barometr
  • Wbudowany układ: BME680
  • Technologia: MEMS
  • Wbudowane złącze: Gravity I2C
  • Złącze opcjonalne: SPI
  • Zakres napięcia wejściowego: od 3,3 V do 5 V
  • Pobór prądu: 5 mA (25 mA przy pomiarze VOC)
  • Zakres pomiaru temperatury: od -40°C do 85°C
  • Dokładność pomiaru: +/- 1°C (w zakresie od 0°C do 65°C)
  • Zakres pomiaru wilgotności: od 0% do 100% RH
  • Dokładność pomiaru: +/- 3% RH (w zakresie od 20% do 80% RH w temperaturze 25°C)
  • Zakres pomiaru ciśnienia atmosferycznego: od 300 hPa do 1100 hPa
  • Dokładność pomiaru: +/- 0,6 hPa (w zakresie od 300 hPa do 1100 hPa w temperaturze od  0°C do 65°C)
  • Zakres IAQ* (jakości powietrza w pomieszczeniu): od 0 do 500 ( im większy wynik tym gorsza jakość powietrza)
  • Wymiary modułu: 30 x 22 mm

*Uwaga! Funkcja obliczania IAQ (In-Door-Quality) jest obsługiwana tylko w przypadku użycia mikrokontrolera FireBeetle ESP8266

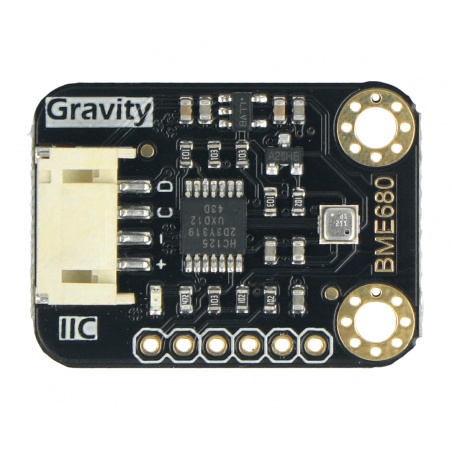

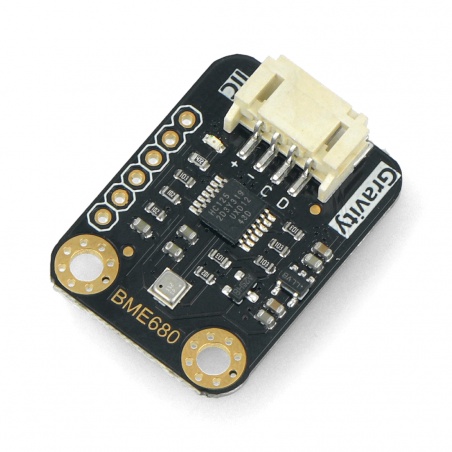

Czujnik z wbudowanym układem BME680.Czujnik z wbudowanym układem BME680.
Zestaw zawiera także dedykowane złącza goldpin przeznaczone do samodzielnego przylutowania.

Zestaw zawiera także dedykowane złącza goldpin przeznaczone do samodzielnego przylutowania.

Sugerowane zastosowanie

  • Monitorowanie jakości powietrza w pomieszczeniach
  • Element stacji pogodowej
  • Wykorzystywany w projektach inteligentnego domu
  • Czujnik umieszczany na odzieży

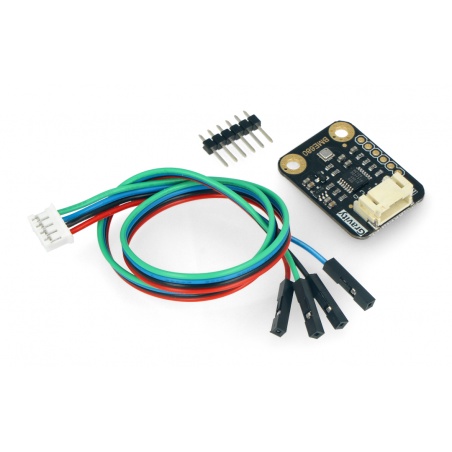

Zawartość zestawu

  • Czujnik środowiskowy Gravity: BME680
  • Listwa goldpin 1x6 - raster 2,54 mm
  • Przewód połączeniowy Gravity 4-pinowy

W naszym asortymencie znajdziesz także inne czujniki środowiskowe. Zapraszamy do zapoznania się z ofertą.
