Gravity - ultradźwiękowy czujnik odległości TRIG URM09 - DFRobot SEN0388

Indeks: DFR-19194 EAN: 6959420918249
Ultradźwiękowy moduł pomiaru odległości wyprodukowany przez DFRobot z wbudowanym układem URM09. Wykrywa obiekty znajdujące się w odległości od 2 cm do 500 cm. Odległość jest określana w rozdzielczości 1 cm z dokładnością do 1%. Czujnik może być zasilany napięciem w zakresie od 3,3 V do 5,5 V DC. Niewielkie rozmiary, wysoka dokładność pomiaru, obsługa funkcji Plug&Play oraz szeroki zakres pomiarowy sprawiają, że moduł znajduje szerokie zastosowanie w projektach, których misją jest unikanie przeszkód, ostrzeganie o przekroczeniu linii bezpieczeństwa czy aplikacjach takich jak sygnalizator cofania samochodu.
Gravity - ultradźwiękowy czujnik odległości TRIG URM09 - DFRobot SEN0388
41,90 zł
34,07 zł netto
Zapłać później
Czujniki ultradźwiękowe Gravity - komunikacja:
Producent: DFRobot
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Gravity - ultradźwiękowy czujnik odległości TRIG URM09 - DFRobot SEN0388

Ultradźwiękowy moduł pomiaru odległości wyprodukowany przez DFRobot z wbudowanym układem URM09. Wykrywa obiekty znajdujące się w odległości od 2 cm do 500 cm. Odległość jest określana w rozdzielczości 1 cm z dokładnością do 1%. Czujnik może być zasilany napięciem w zakresie od 3,3 V do 5,5 V DC. Niewielkie rozmiary, wysoka dokładność pomiaru, obsługa funkcji Plug&Play oraz szeroki zakres pomiarowy sprawiają, że moduł znajduje szerokie zastosowanie w projektach, których misją jest unikanie przeszkód, ostrzeganie o przekroczeniu linii bezpieczeństwa czy aplikacjach takich jak sygnalizator cofania samochodu lub inteligentny dzwonek do drzwi.

Gravity - ultradźwiękowy czujnik odległości TRIG URM09 - DFRobot SEN0388

Gravity - ultradźwiękowy czujnik odległości TRIG URM09 - DFRobot SEN0388.

Produkt kompatybilny z Arduino i Raspberry Pi
Producent przygotował szczegółowy przewodnik użytkownika , który zawiera przykładowy kod programu dla środowiska Arduino IDE oraz bibliotekę URM09_Trig dla edytora graficznego MakeCode.

Przykładowy schemat połączenia czujnika z wykorzystaniem płytki DFRobot, odpowiednika Arduino.


Przykładowy schemat połączenia czujnika z wykorzystaniem płytki DFRobot, odpowiednika Arduino. Płytka nie jest częścią zestawu, można ją kupić osobno w naszym sklepie.

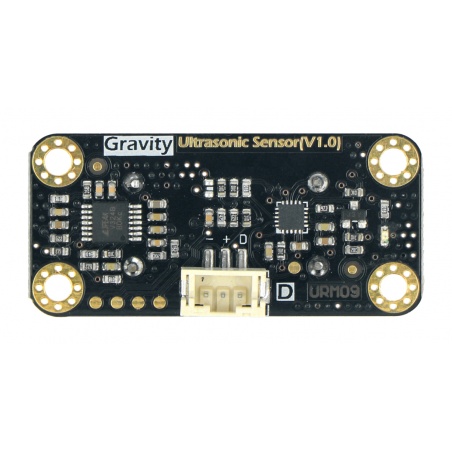

Opis wyprowadzeń i przykładowy schemat połączenia

Moduł został wyposażony w złącze zgodne ze standardem Gravity. Dzięki niemu możliwe jest szybkie i wygodne podłączenie czujnika z pytką kontrolera - bez konieczności dodatkowego lutowania. Należy połączyć czujnik z modułem mikrokontrolera według poniższego opisu, przy użyciu dołączonego do zestawu przewodu:

  • "-" - GND - masa układu
  • "+" - VCC - zasilanie w zakresie od 3,3 V do 5,5 V
  • D - wyprowadzenie cyfrowe IO (multipleksowanie TRIG / ECHO)

Specyfikacja techniczna czujnika odległości od DFRobot

  • Kompatybilny z kontrolerami typu Arduino i Raspberry Pi
  • Moduł: ultradźwiękowy czujnik odległości
  • Wbudowany układ: URM09
  • Standard złącza: Gravity
  • Zakres napięcia wejściowego: od 3,3 V do 5,5 V
  • Maksymalny prąd roboczy (chwilowy): < 20 mA
  • Zakres pomiaru odległości: od 2 cm do 500 cm
  • Rozdzielczość pomiaru: 1cm
  • Dokładność pomiaru: 1%
  • Częstotliwość akustyczna: 40 ± 2 kHz
  • Maksymalny zakres częstotliwości: do 25 Hz
  • Obsługa funkcji Plug&Play
  • Zakres temperatury pracy: od -10°C do 70°C
  • Wymiary modułu: 47 x 22 mm

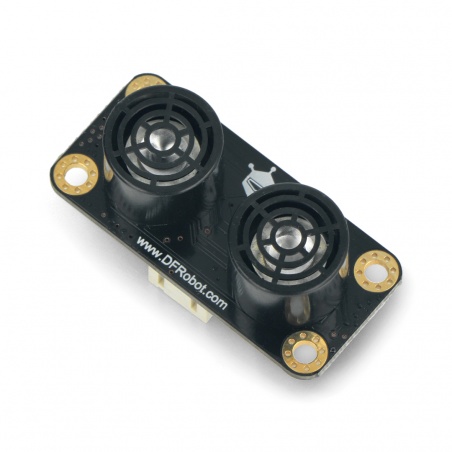

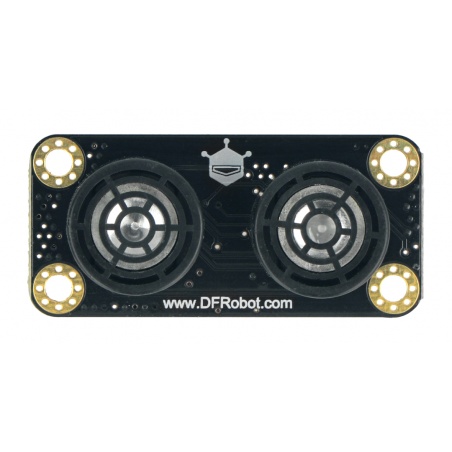

Czujnik z wbudowanym układem URM09

Czujnik z wbudowanym układem URM09.

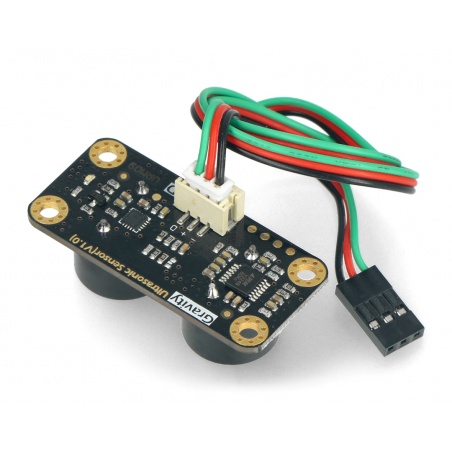

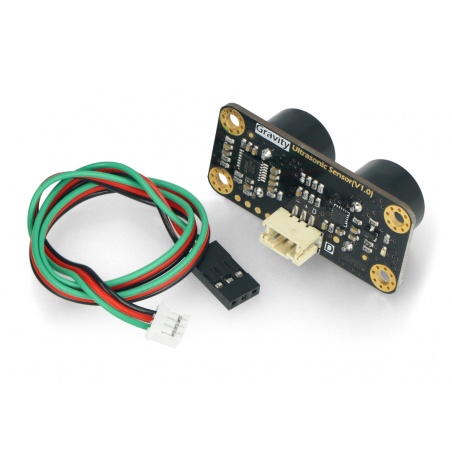

Zestaw zawiera dedykowany przewód połączeniowy ze złączem Gravity..

Zestaw zawiera dedykowany przewód połączeniowy ze złączem Gravity.

Zawartość zestawu

  • Gravity - ultradźwiękowy czujnik odległości TRIG URM09
  • Przewód połączeniowy Gravity

W naszym asortymencie znajdziesz także inne czujniki ze złączem Gravity. Zapraszamy do zapoznania się z ofertą.

Moduł - typ Odległości
Moduł - Odległ. do 500 cm
Moduł - Odległ. od 2.0 cm
Szerokość opakowania 5.5 cm
Wysokość opakowania 6 cm
Głębokość opakowania 2.5 cm
Masa opakowania 0.017 kg
