Opis
Analogowy czujnik szarości jest w stanie zmierzyć natężenie światła od czarnego do białego. Skala szarości jest także określana jako czarno-biała, przy najciemniejszym odcieniu szarości jest czarna, a przy najjaśniejszym biała.
Skala szarości

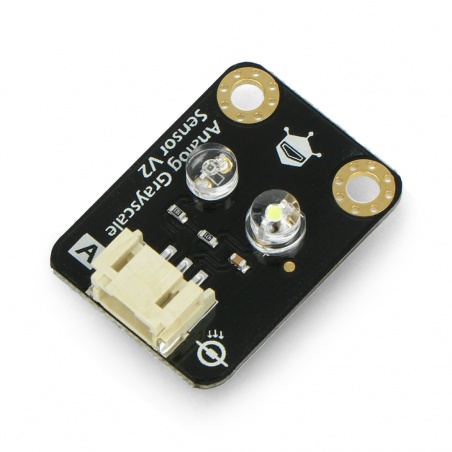

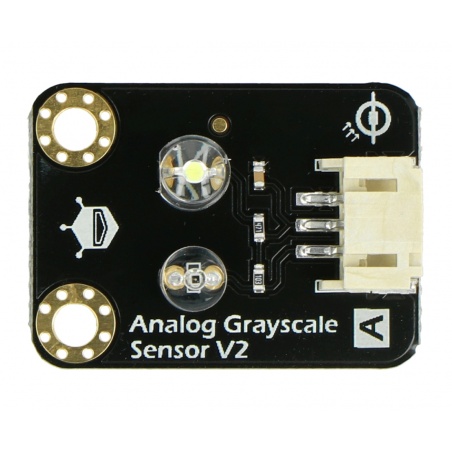

Czujnik szarości posiada fotorezystor oraz białą diodę LED na płytce. Jest to powszechny czujnik stosowany w automatycznych lampach, które włączają się po zmierzchu.
Podłączenie
|
Produkt kompatybilny z Arduino Przykładowy kod oraz szczegółowe informacje można znaleźć w przewodniku użytkownika. |
Schemat podłączenia czujnika z Arduino.
Specyfikacja
- Napięcie zasilania: od 3,3 V do 5 V
- Interfejs: analogowy
- Dwa otwory montażowe o średnicy 3 mm
- Rozmiar: 30 x 22 mm

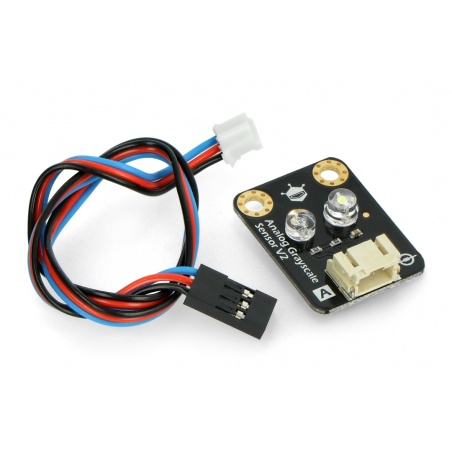

DFRobot Gravity - czujnik skali szarości
Czujnik skali szarości od DFRobot umożliwia wykonywanie pomiarów natężenia oświetlenia od całkowitego zaciemnienia do słonecznej jasności. Konstrukcja czujnika zawiera fotokomórkę w postaci fotorezystora LDR sparowanego z diodą LED. Skala szarości jest odwzorowana proporcjonalnie do natężenia światła padającego z diody LED na powierzchnię fotorezystora z jasnością proporcjonalną do natężenia oświetlenia w otoczeniu czujnika. Konstruktorzy zastosowali w tym czujniku nowy rodzaj złączy o znacznie lepszej jakości, dzięki czemu czujnik odznacza się lepszą żywotnością oraz dokładnością pomiaru i pewnością działania.
Przykładowe zastosowania czujnika skali szarości
Pomiar za pomocą czujnika skali szarości jest bardzo często wykorzystywany w profesjonalnej fotografii cyfrowej. Podczas robienia zdjęcia, impulsy świetlne przechodzą przez filtry RGB, a następnie są one przetwarzane na piksele. Obliczenie skali szarości dla poszczególnych pikseli, wyznacza ich końcowy kolor. Innymi popularnymi zastosowaniami czujników skali szarości są urządzenia sterująca włączaniem i wyłączaniem oświetlenia ulicznego, komunikacja świetlna alfabetem Morse’a, a także roboty śledzące tor ruchu.
