Gravity - BMI160 6DoF IMU - 3-osiowy akcelerometr i żyroskop - DFRobot SEN0250

Indeks: DFR-19380
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
6-osiowy inercyjny czujnik ruchu wyposażony w układ MEMS Bosch BMI160. Moduł integruje w sobie 16 bitowy 3-osiowy akcelerometr i 3-osiowy żyroskop. Jest stosowany do pomiaru przyśpieszenia liniowego w zakresach ± 2 g / ± 4 g / ± 8 g / ± 16 g oraz pomiaru prędkości kątowej w zakresie ± 125 dps / ± 250 dps / ±500dps / ± 1000 dps / ± 2000 dps.
43,50 zł
35,37 zł netto

Wysyłka 24h
30 dni na zwrot
Producent: DFRobot
Kompatybilny z: Arduino

Opis produktu: Gravity - BMI160 6DoF IMU - 3-osiowy akcelerometr i żyroskop - DFRobot SEN0250

6-osiowy inercyjny czujnik wyposażony w układ MEMS Bosch BMI160. Moduł integruje w sobie 16 bitowy 3-osiowy akcelerometr i 3-osiowy żyroskop. Jest stosowany do pomiaru przyśpieszenia liniowego w zakresach ± 2 g / ± 4 g / ± 8 g / ± 16 g oraz pomiaru prędkości kątowej w zakresie ± 125 dps / ± 250 dps / ±500dps / ± 1000 dps / ± 2000 dps. Charakteryzuje się niewielkim poborem mocy i wysoką dokładnością odczytu. Znajduje zastosowanie jako element dodatkowy do smartfonów, tabletów i innych urządzeń przenośnych. Może być wykorzystywany do zliczania kroków, jako rejestrator podczas biegania i innych ćwiczeń. Posiada wbudowany układ zarządzania energią LDO, pracuje z napięciem w zakresie od 3,2 V do 6 V. Wykorzystuje magistralę I2C do komuniakacji z modułem kontrolera.

6-osiowy czujnik ruchu IMU od DFRobot.

6-osiowy czujnik ruchu IMU od DFRobot.

Produkt kompatybilny z Arduino

Producent przygotował szczegółowy przewodnik użytkownika, który znacząco ułatwia rozpoczęcie pracy z modułem. Zawiera instrukcję podłączenia modułu z kontrolerem, bibliotekę dla środowiska Arduino IDE oraz przykładowy kod programu.

W skład zestawu wchodzi także przewód połączeniowy oraz listwa goldpin.

W skład zestawu wchodzi także przewód połączeniowy oraz listwa goldpin.

Cechy szczególne

  • 6-osiowy czujnik ruchu wyposażony w układ MEMS Bosch BMI160, który jest połączeniem 3-osiowego akcelerometru i 3-osiowego żyroskopu
  • Niewielki pobór mocy przy wysokiej precyzji pomiaru
  • Wbudowany LDO do zarządzania energią
  • Kompatybilny z kontrolerami 3,3 V i 5 V
  • Wykorzystywany do aplikacji zliczających kroki, wykrywających przyśpieszenie czy mierzące kąt nachylenia

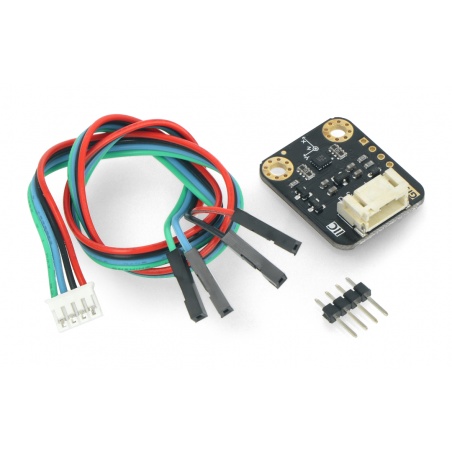

Zawartość zestawu

  • Gravity - 6-osiowy czujnik IMU BMI160 od DFRobot
  • Przewód połączeniowy I2C / UART ze złączem Gravity
  • Listwa goldpin 1x4 - raster 2,54 m

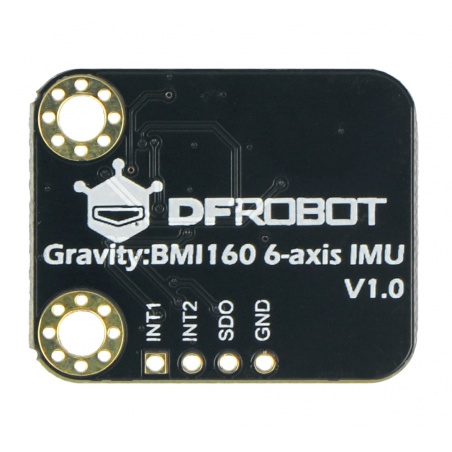

Opis wyprowadzeń oraz schemat połączeń

Moduł czujnika może być połączony z kontrolerem na dwa sposoby: za pomocą złącza Gravity lub pól lutowniczych. Zestaw zawiera elementy montażowe i połączeniowe do każdej z opcji. Należy połączyć elementy według poniższych zależności:

  • VCC ("+") - zasilanie układu w zakresie od 3,2 V do 6 V
  • GND ("-") - masa układu
  • SCL (C) - linia zegara interfejsu I2C
  • SDA (D) - linia danych interfejsu I2C
  • INT1 - konfigurowalne wyjście przerwania 1
  • INT2 - konfigurowalne wyjście przerwania 2
  • SDO - wybór adresu interfejsu I2C
    • GND - 0x68
    • VCC - 0x69 (domyślnie)
Schemat połączenia modułu z płytką  DFRduino, będącej odpowiednikiem Arduino.

Schemat połączenia modułu z płytką DFRduino, będącej odpowiednikiem Arduino. Płytka nie wchodzi w skład zestawu, można ją nabyć osobno w naszym sklepie.

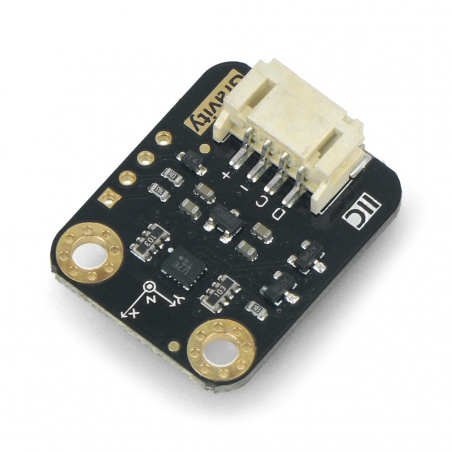

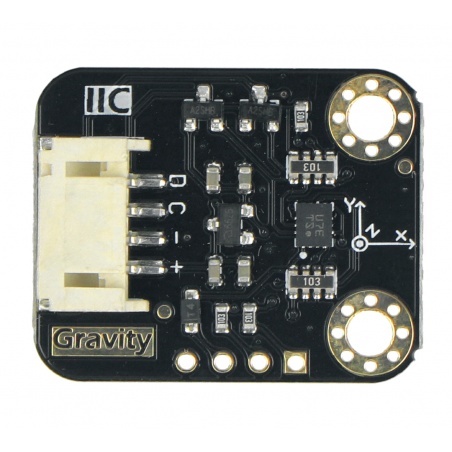

Moduł wyposażony w układ BMI160.

Moduł wyposażony w układ BMI160.

Specyfikacja techniczna czujnika

  • Typ: 6-osiowy czujnik ruchu IMU
    • 3-osiowy akcelerometr
    • 3-osiowy żyroskop
  • Wbudowany układ: MEMS Bosch BMI160
  • Zakres napięcia roboczego: od 3,2 V do 6 V
  • Pobór prądu: < 1 mA
  • Interfejs komunikacyjny: I2C
  • Złącze: Gravity
  • Zakres pomiarowy akcelerometru: ± 2 g / ± 4 g / ± 8 g / ± 16 g
  • Przesunięcie akcelerometru Zero-g Offset: ± 40 mg
  • Zakres pomiarowy żyroskopu: ± 125 dps / ± 250 dps / ±500 dps / ± 1000 dps / ± 2000 dps
  • Przesunięcie żyroskopu Zero-g Offset: ± 10 dps
  • Zakres częstotliwości: od 25 Hz do 1600 Hz
  • Wyjście danych: 16-bitowe
  • Odporność na wstrząsy: 1000 g x 200 us
  • FIFO: wbudowana, 1024 bajt
  • Zakres temperatury roboczej: od -40°C do 85°C
  • Wymiary modułu: 22 x 27 mm
Napięcie zasil. od 3.2 V
Napięcie zasil. do 6.0 V
Interfejs I2C
Moduł - typ Akcelerometr
Moduł - typ Żyroskop
