SparkFun Qwiic GPIO - moduł ośmiu dodatkowych pinów GPIO - SparkFun DEV-17047

Indeks: SPF-19303 EAN: 5903351248853
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
Rozszerzenie pozwalające w prosty sposób dodać do mikrokontrolera osiem pinów GPIO. SparkFun Qwiic GPIO wykorzystuje magistralę I2C. Jest oparty na układzie scalonym TCA9534 I/O Expander od Texas Instruments. Uzyskane dzięki niemu dodatkowe piny 0/I (input / output) mogą być odczytywane i zapisywane tak jak pozostałe w używanym mikrokontrolerze. Dedykowana biblioteka pozwala wywoływać analogiczne funkcje do znanych z Arduino pinMode oraz digitalWrite.
20,24 zł
20,24 zł netto

Wysyłka 24h
30 dni na zwrot
Producent: SparkFun

Opis produktu: SparkFun Qwiic GPIO - moduł ośmiu dodatkowych pinów GPIO - SparkFun DEV-17047

Rozszerzenie pozwalające w prosty sposób dodać do mikrokontrolera osiem pinów GPIO. SparkFun Qwiic GPIO wykorzystuje magistralę I2C. Jest oparty na układzie scalonym TCA9534 I/O Expander od Texas Instruments. Uzyskane dzięki niemu dodatkowe piny 0/I (input / output) mogą być odczytywane i zapisywane tak jak pozostałe w używanym mikrokontrolerze. Dedykowana biblioteka pozwala wywoływać analogiczne funkcje do znanych z Arduino pinMode oraz digitalWrite. Qwiic GPIO posiada wygodne w użyciu złącza zatrzaskowe.

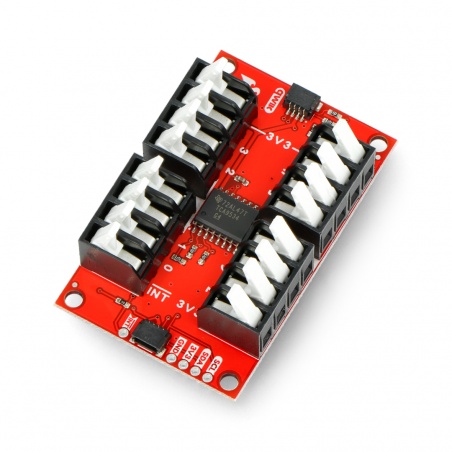

Prezentacja rozszerzenia SparkFun Qwiic GPIO.

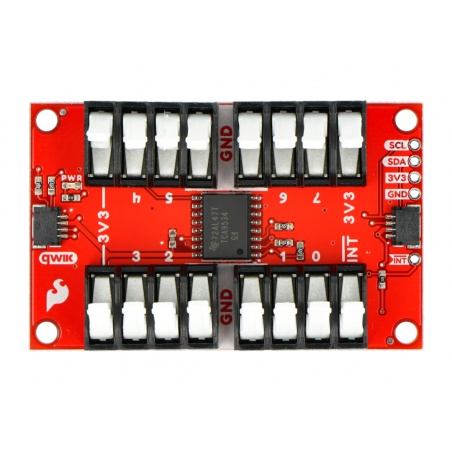

SparkFun Qwiic GPIO - moduł ośmiu dodatkowych pinów GPIO

SparkFun Qwiic GPIO - moduł ośmiu dodatkowych pinów GPIO.

Funkcjonalności SparkFun Qwiic GPIO

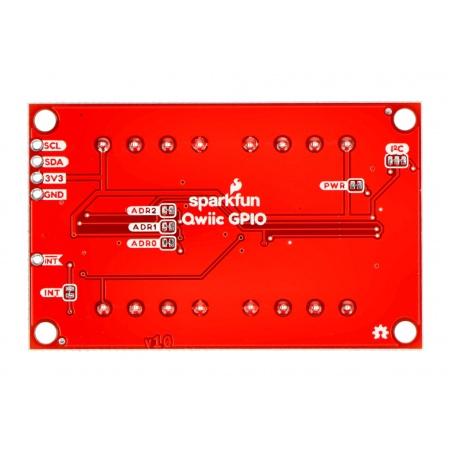

Moduł posiada trzy konfigurowalne zworki zworki adresowe. Możliwe jest wykorzystanie do ośmiu płytek Qwiic GPIO, co pozwala na podłączenie do 64 dodatkowych pinów 0/I (input / output), kontrolowanych za pomocą pojedynczej magistrali I2C. Domyślny adres I2C to 0x27. Może on zostać zmieniony za pomocą zworek umieszczonych z tyłu płytki.

Układ TCA9534

Układ TCA9534 od Texas Instrument odpowiada za działanie interfejsu I2C w Qwiic GPIO. Może być on zasilany napięciem mieszczącym się w zakresie od 1,65 V do 5,5 V. Producent rozszerzenia zaleca jednak stosowanie napięcia 3,3 V, które można uzyskać poprzez piny 3,3 V oraz GND lub za pomocą złącza Qwiic.

TCA9534 obsługuje zarówno standardowe (100kHz) jak i szybkie (400kHz) częstotliwości I2C. Układ scalony posiada również aktywny-niski pin przerwania, który jest aktywowany, gdy dowolne piny skonfigurowane jako wejściowe mają inny stan niż stan rejestru portu wejściowego. Szczegóły można znaleźć w nocie katalogowej produktu.

Dostępne złącza w SparkFun Qwiic GPIO

Rozszerzenie wyposażono w złącze Qwiic, stanowiące wyróżnik ekosystemu Qwiic zaprojektowanego przez firmę SparkFun. Na płytce znajdziemy również miejsca na piny magistrali I2C:

  • 3,3 - zasilanie
  • SDA - linia danych magistrali I2C
  • SCL - Linia zegarowa magistrali I2C
  • GND - masa

Specyfikacja SparkFun Qwiic GPIO

  • 8 dodatkowych konfigurowalnych pinów GPIO
  • Domyślny adres I2C: 0x27
  • Możliwość podłączenia do 8 płytek na jednej magistrali
  • Wyjście przerwania Open-Drain Active-Low
  • Możliwość konfiguracji pojedynczego lub wszystkich pinów
  • 2 złącza Qwiic
  • Wymiary: 61 x 38 mm
Komunikacja w Qwiic GPIo

Złącza w SparkFun Qwiic GPIO.
