Fermion - AS7341 11-kanałowy czujnik światła widzialnego - DFRobot SEN0365

Indeks: DFR-19201
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
Moduł wyprodukowany przez DFRobot z wbudowanym układem AS7341. To 11-kanałowy czujnik światła widzialnego, który wykorzystuje nową generację układu scalonego - czujnika widmowego. Moduł posiada osiem kanałów światła widzialnego, jeden kanał bliskiej podczerwieni oraz jeden kanał pozbawiony filtra. Dodatkowo posiada również jeden kanał dedykowany do wykrywania migotania światła otoczenia. Czujnik od DFRobot został wyposażony w 6 niezależnych 16-bitowych kanałów ADC, które umożliwiają równoległe przetwarzanie danych.
89,00 zł
72,36 zł netto

Wysyłka 24h
30 dni na zwrot
Producent: DFRobot

Opis produktu: Fermion - AS7341 11-kanałowy czujnik światła widzialnego - DFRobot SEN0365

Moduł wyprodukowany przez DFRobot z wbudowanym układem AS7341. To 11-kanałowy czujnik światła widzialnego, który wykorzystuje nową generację układu scalonego - czujnika widmowego. Moduł posiada osiem kanałów światła widzialnego, jeden kanał bliskiej podczerwieni oraz jeden kanał pozbawiony filtra. Dodatkowo posiada również jeden kanał dedykowany do wykrywania migotania światła otoczenia. Czujnik od DFRobot został wyposażony w 6 niezależnych 16-bitowych kanałów ADC, które umożliwiają równoległe przetwarzanie danych.

Produkt kompatybilny z Arduino
Producent przygotował szczegółowy przewodnik użytkownika oraz bibliotekę wraz z przykładowym kodem programu dla środowiska Arduino IDE.

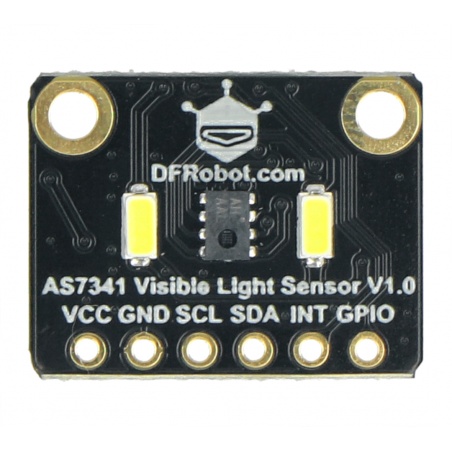

Fermion - AS7341 11-kanałowy czujnik światła widzialnego

Fermion - AS7341 11-kanałowy czujnik światła widzialnego.

Przykładowy schemat połączenia czujnika z wykorzystaniem płytki DFRobot, odpowiednika Arduino.


Przykładowy schemat połączenia czujnika z wykorzystaniem płytki DFRobot, odpowiednika Arduino. Płytka nie jest częścią zestawu, można ją kupić osobno w naszym sklepie.

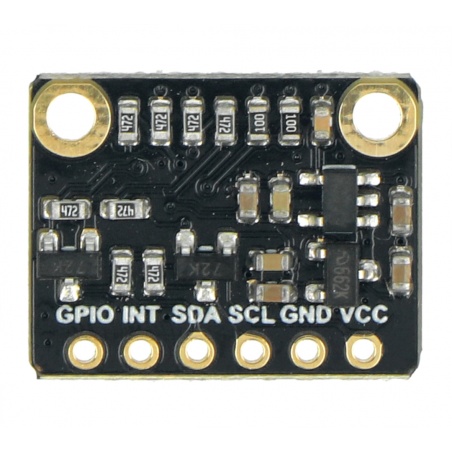

Opis wyprowadzeń i przykładowy schemat połączenia

Moduł posiada wyprowadzenia w postaci pól lutowniczych, do których należy przylutować zawarte w zestawie złącza goldpin. Należy połączyć czujnik z modułem mikrokontrolera według poniższego opisu:

  • VCC - pin zasilania w zakresie od 3,3 V do 5 V
  • GND - masa układu
  • SCL - linia zegara interfejsu I2C
  • SDA - linia danych interfejsu I2C
  • INT - pin przerwania (aktywowany stanem niskim)
  • GPIO - ogólne wyprowadzenie wejścia / wyjścia

Specyfikacja techniczna czujnika światła widzialnego od DFRobot

  • Moduł: czujnik światła widzialnego
  • Wbudowany układ: AS7341
  • Ilość kanałów: 11
  • Zakresy wykrywania światła widzialnego:
    • F1 - od 405 nm do 425 nm
    • F2 - od 435 nm do 455 nm
    • F3 - od 470 nm do 490 nm
    • F4 - od 505 nm do 525 nm
    • F5 - od 545 nm do 565 nm
    • F6 - od 580 nm do 600 nm
    • F7 - od 620 nm do  640 nm
    • F8 - od 670 nm do 690 nm
  • Zakres napięcia wejściowego: od 3,3 V do 5 V
  • Prąd roboczy (dioda wyłączona): < 5 mA
  • Prąd sterujący LED: klasa 1-20 (od 4 mA do 42 mA)
  • Interfejs komunikacyjny: magistrala I2C
  • Adres interfejsu: 0x39
  • Zakres temperatury pracy: od -30°C do 85°C
  • Zakres dopuszczalnej wilgotności w czasie pracy: od 5% do 85% RH
  • Wymiary modułu: 18 x 14 mm

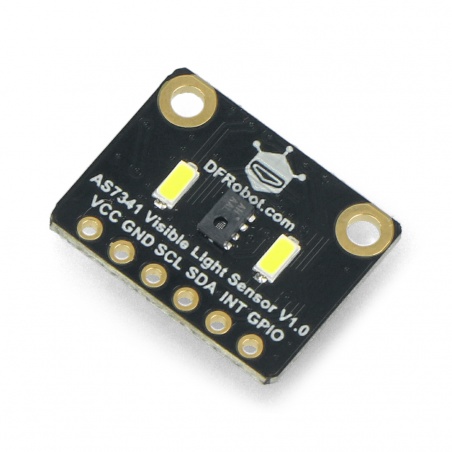

Czujnik z wbudowanym układem AS7341.Czujnik z wbudowanym układem AS7341.
Zakresy światła widzialnego.

Zakresy światła widzialnego.

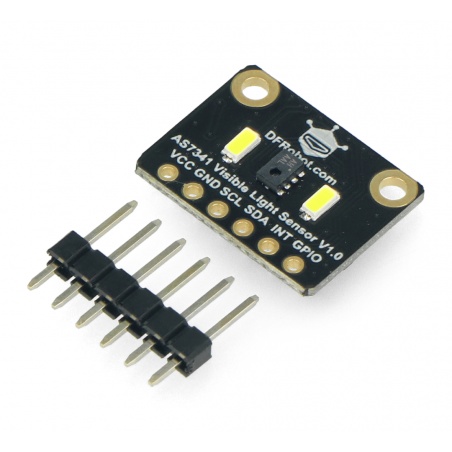

Zestaw zawiera dedykowane złącza goldpin przeznaczone do samodzielnego przylutowania.

Zestaw zawiera dedykowane złącza goldpin przeznaczone do samodzielnego przylutowania.

Cechy szczególne

  • 8 kanałów optycznych pokrywających widzialny zakres widmowy
  • Wykrywanie migotania światła otoczenia 50 Hz oraz 60 Hz
  • 6 niezależnych 16-bitowych kanałów ADC
  • Precyzyjność wykrywania i dopasowywania kolorów
  • Wykrywanie efektu mieszania kolorów
  • Może być wykorzystywany między innymi w celu regulacji temperatury barwowej oświetlenia

Zawartość zestawu

  • 11-kanałowy czujnik światła widzialnego AS7341
  • Listwa goldpin 1x6 - raster 2,54 mm
