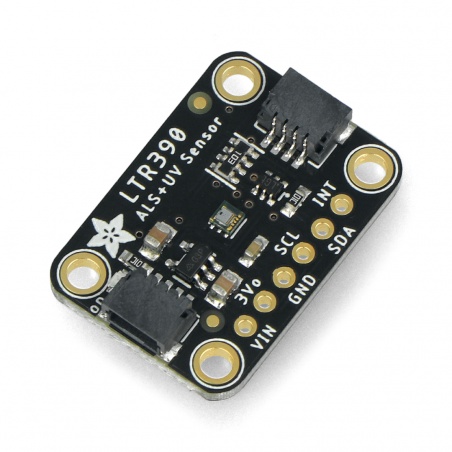

Opis produktu: LTR390 - czujnik światła ultrafioletowego UV - STEMMA QT / Qwiic - do Arduino i Raspberry Pi - Adafruit 4831
Produkt firmy Adafruit w postaci czujnika światła ultrafioletowego UV wyposażonego w układ LTR390. Zakres pomiarowy dla ALS wynosi od 500 nm do 600 nm, a dla UVA od 300 nm do 350 nm. Czujnik jest kompatybilny z Arduino i Raspberry Pi, na stronie producenta dostępne są dedykowane biblioteki. Zasilany napięciem w zakresie od 3 V do 5 V, wykorzystuje magistralę I2C do komunikacji z modułem kontrolera.
Produkt kompatybilny z Arduino i Raspberry Pi
Na stronie producenta dostępny jest szczegółowy przewodnik użytkownika oraz biblioteka dla środowiska Arduino IDE oraz CircuitPython.
Schemat podłączenia czujnika światła ultrafioletowego UV z wykorzystaniem płytki Metro.

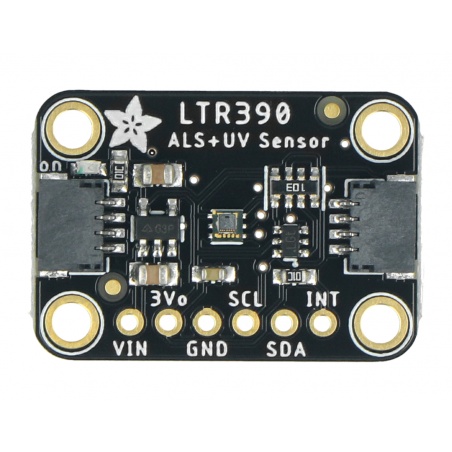

Opis wyprowadzeń czujnika od Adafruit

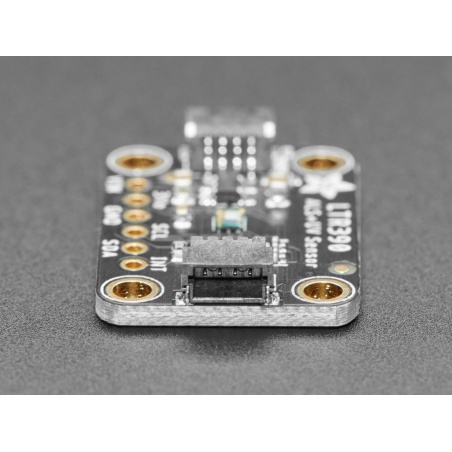

Czujnik światła ultrafioletowego UV może być podłączony na dwa sposoby. Pierwszy z nich wykorzystuje pola lutownicze, do których należy przylutować listwę goldpin o rastrze 2,54 mm (zawartą w zestawie). Alternatywnie, czujnik posiada także złącze STEMMA QT / Qwiic, które pozwala na szybkie i wygodne podłączenie modułu, bez konieczności lutowania elementów.
- VIN - pin zasilania napięciem w zakresie od 3 V do 5 V DC.
- 3Vo - pin zasilania napięciem 3,3 V.
- GND - masa układu.
- SCL - pin logiczny I2C, pin linii zegara interfejsu komunikacyjnego.
- SDA - pin logiczny I2C, pin linii danych interfejsu komunikacyjnego.
- INT - główny pin przerwania, może być konfigurowany wedle indywidualnych potrzeb.

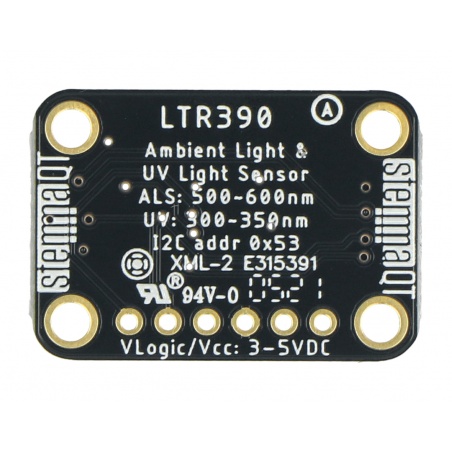

Specyfikacja techniczna czujnika światła ultrafioletowego UV
- Układ: LTR390
- Zakres pomiarowy:
- ALS: od 500 nm do 600 nm
- UVA: od 300 nm do 350 nm
- Napięcie zasilania: od 3 V do 5 V DC
- Interfejs komunikacyjny: I2C
- Adres interfejsu: 0x53

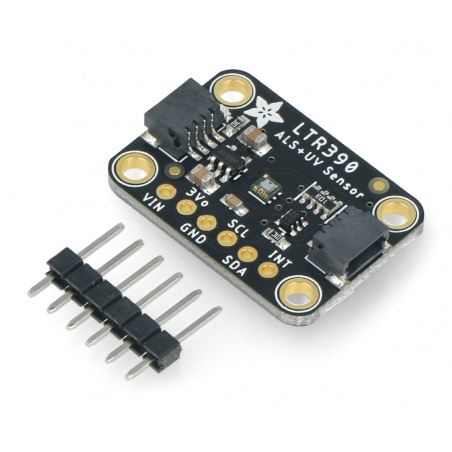

Zawartość zestawu
- Czujnik światła ultrafioletowego UV
- Listwa goldpin - raster 2,54 mm
W skład zestawu wchodzi także listwa godpin raster 2,54 mm, którą należy przylutować do pól lutowniczych czujnika.
