Opis

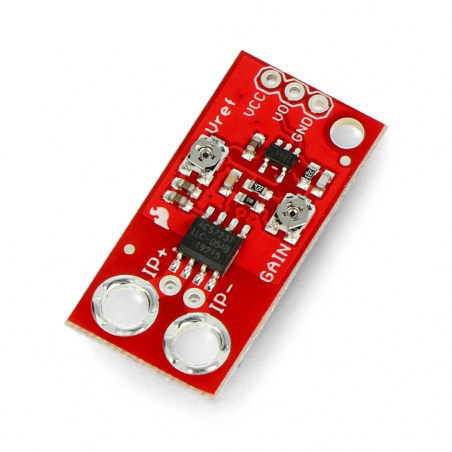

Czujnik prądu działający w zakresie od 10 mA do 5 A na podstawie efektu Halla. Wyjściem jest napięcie analogowe. Napięcie zasilania jest równe 5 V. Posiada wbudowany wzmacniacz i potencjometr do regulacji czułości.
Moduł potrafi mierzyć zarówno prąd stały, jak i prąd zmienny w zakresie do 5 A, a jego czułość podstawowa jest równa 400mV / A. Domyślna częstotliwość próbkowania jest równa 20 kHz. Wbudowany wzmacniacz potrafi osiągnąć od 2,2 do 22 V / V.
Wyprowadzenia
Moduł posiada następujące wyprowadzenia:
| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania 5 V. |
| VOUT |
Napięcie wyjściowe proporcjonalne do prądu IP+ i IP-. |
| GND | Masa układu. |
| IP + | Wejście czujnika prądu. |
| IP - | Wejście czujnika prądu. |
Specyfikacja
- Napięcie zasilania: 5 V
- Wyjście analogowe
- Pomiar prądu: od 10 mA do 5 A
- Częstotliwość próbkowania: 20 kHz (możliwość ustawienia 80 kHz)
- Układ: ACS723
- Pełna elektryczna izolacja sygnału sterującego od mierzonego prądu
- Podstawowa czułość bez wzmocnienia: 400 mV / A
- Regulowana czułość, wbudowany wzmacniacz: od 2,2 do 22 V / V
- Wymiary modułu: 32 x 15 mm
