Kamera termowizyjna IR MLX90641 16×12px, 55st. FOV - I2C - Waveshare 20465

Indeks: WSR-20551
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
Moduł kamery termowizyjnej opartej na układzie MLX90641 o rozdzielczości 16 x 12 px. Pozwala na pomiar temperatury obiektu w zakresie od -40°C do 300°C z dokładnością ± 2°C. Moduł komunikuje się z mikrokontrolerem za pomocą interfejsu I2C. Pole widzenia kamery FOV wynosi 55° x 35°. Kamera zasilana napięciem 3,3 V lub 5 V.
349,00 zł
283,74 zł netto
Brak w magazynie
Na zamówienie
30 dni na zwrot
Producent: Waveshare
Kompatybilny z: Arduino Raspberry Pi

Opis produktu: Kamera termowizyjna IR MLX90641 16×12px, 55° FOV - I2C - Waveshare 20465

Moduł kamery termowizyjnej opartej na układzie MLX90641 o rozdzielczości 16 x 12 px. Pozwala na pomiar temperatury obiektu w zakresie od -40°C do 300°C z dokładnością ± 2°C. Moduł komunikuje się z mikrokontrolerem za pomocą interfejsu I2C. Pole widzenia kamery FOV wynosi 55° x 35°. Kamera zasilana napięciem 3,3 V lub 5 V.

Producent udostępnia przewodnik użytkownika z instrukcją podłączenia oraz przykładowym kodem.

Kamera termowizyjna

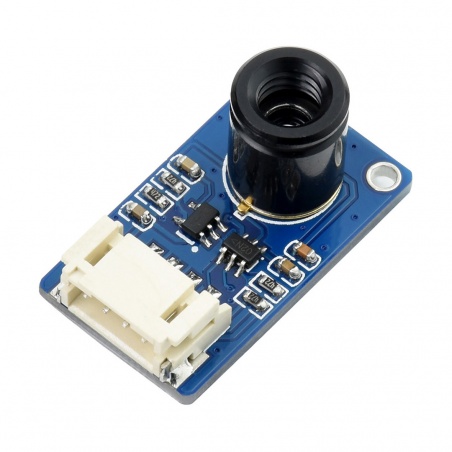

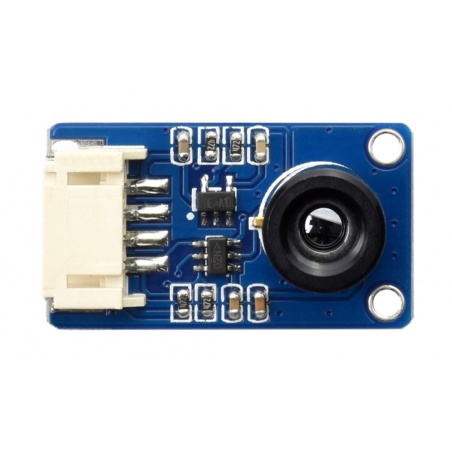

Kamera termowizyjna IR MLX90641.

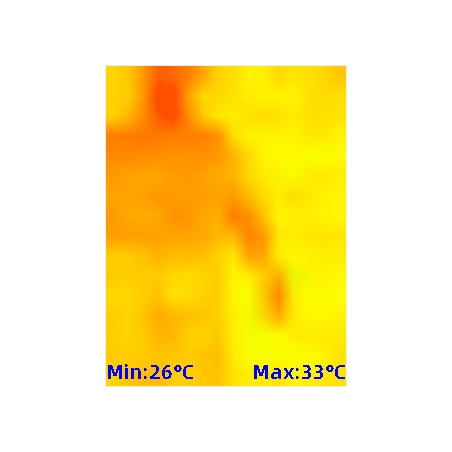

Zasada działania termowizji


Zasada działania kamery.

Zasada działania

Każdy obiekt emituje pewną ilość promieniowania podczerwonego, kamera wyposażona została w czujnik ciepła, który może wykryć niewielkie różnice w temperaturze obiektów w otoczeniu. Następnie zbiera informacje o promieniowaniu obiektów i tworzy obraz oparty różnicach temperatur. Im cieplejszy obiekt, tym więcej promieniowania IR wytwarza. Moduł komunikuje się z mikrokontrolerem poprzez interfejs I2C. Do prawidłowej pracy kamery należy wykorzystać układ, który posiada minimum 20000 bajtów pamięci RAM. Kamera pracuje z napięciem od 3,3 V do 5 V.

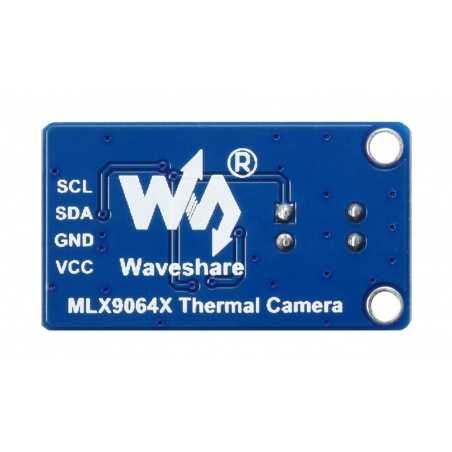

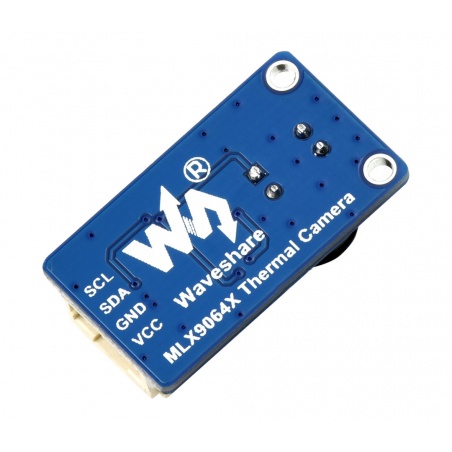

Wyprowadzenia modułu

Moduł komunikuje się z mikrokontrolerem za pomocą interfejsu I2C, wyposażony został w czteropinowe złącze:

  • VCC - napięcie zasilania od 3,3 V do 5 V
  • GND - masa układu
  • SDA - linia danych magistrali I2C
  • SCL - linia zegarowa magistrali I2C

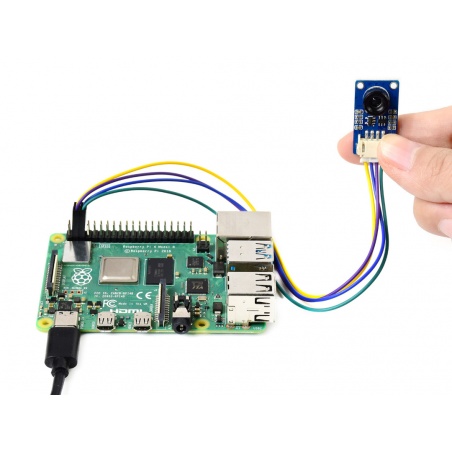

Podłączenia kamery z Raspberry Pi

Przykład połączenia z Raspberry Pi.

Kamera termowizyjna IRKamera termowizyjna IR.

Specyfikacja kamery IR

  • Napięcie zasilania: 3,3 V lub 5 V
  • Pole widzenia FoV: 55° x 35°
  • Interfejs: I2C
  • Zakres pomiaru: od -40°C do 300°C
  • Pobór prądu: ~12 mA
  • Dokładność: ± 2°C (temp. otoczenia od 0°C do 50°C)
  • Częstotliwość odświeżania: od 0,5 Hz do 64 Hz
  • Temperatura pracy: od -40°C do 125°C
  • Wymiary: 25 x 16 mm

Moduł - typ Temperatury IR
Moduł - Temperatura do 300 °C
Moduł - Temperatura dokładność +/- 2 °C
Moduł - Temperatura od -40 °C
