Czujnik gazu SGP30 - LZO / eCO2 - STEMMA QT / Qwiic - Adafruit 3709

Indeks: ADA-19000
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
Czujnik gazu SGP30  jest przeznaczony do monitorowania jakości powietrza w pomieszczeniach. Pozwala monitorować stężenie występujących w powietrzu lotnych związków organicznych (LZO) oraz H2. W drodze pomiaru zwraca odczyt TVOC (Total Volatile Organic Compound) oraz odczyt równoważny dwutlenku węgla eCO2. Zakres pomiarowy dla stężenia eCO2 wynosi od 400 ppm do 60000 ppm. Z kolei pomiar stężenie TVOC mieści się w zakresie od 0 ppb do 60000 ppb. Czujnik został wyposażony w złącza zgodne ze standardem STEMMA QT / Qwiic, za pomocą których można podłączyć z modułem mikrokontrolera, takim jak Arduino.
79,67 zł
79,67 zł netto

Wysyłka 24h
30 dni na zwrot
Producent: Adafruit
Kompatybilny z: Arduino

Opis produktu: Czujnik gazu SGP30 - LZO / eCO2 - STEMMA QT / Qwiic - Adafruit 3709

Czujnik gazu SGP30  jest przeznaczony do monitorowania jakości powietrza w pomieszczeniach. Pozwala monitorować stężenie występujących w powietrzu lotnych związków organicznych (LZO) oraz H2. W drodze pomiaru zwraca odczyt TVOC (Total Volatile Organic Compound) oraz odczyt równoważny dwutlenku węgla eCO2. Zakres pomiarowy dla stężenia eCO2 wynosi od 400 ppm do 60000 ppm. Z kolei pomiar stężenie TVOC mieści się w zakresie od 0 ppb do 60000 ppb. Czujnik został wyposażony w złącza zgodne ze standardem STEMMA QT / Qwiic, za pomocą których można podłączyć z modułem mikrokontrolera, takim jak Arduino

Produkt kompatybilny z Arduino

Na stronie producenta dostępny jest przewodnik użytkownika oraz biblioteka dla środowiska Arduino IDE, którą można pobrać z serwisu GitHub.

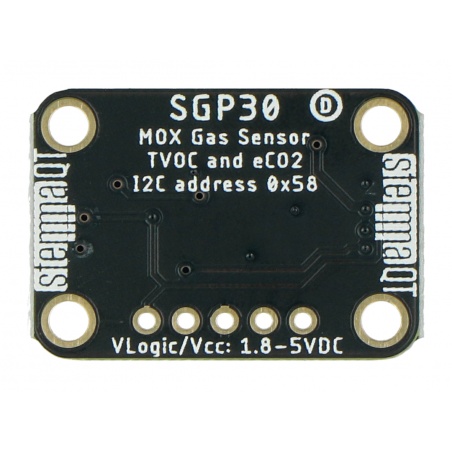

Czujnik gazu SGP30 wyprodukowany przez firmę Adafruit.

Czujnik gazu SGP30 wyprodukowany przez firmę Adafruit.

Schemat podłączenia czujnika.

Schemat podłączenia czujnika.

Schemat podłączenia oraz opis wyprowadzeń czujnika gazu od Adafruit

Czujnik gazu może być podłączony na dwa sposoby: za pomocą złącz goldpin zawartych w zestawie (które należy wcześniej przylutować do modułu) lub poprzez wbudowane złącze STEMMA QT. Przykładowe podłączenie wykonano z z wykorzystaniem złącz STEMMA QT oraz płytki Metro, będącej odpowiednikiem Arduino. Należy podłączyć poszczególne piny według poniższego opisu:

  • VIN - pin zasilania od 3 V do 5 V
  • 1V8 - pin zasilania 1,8 V
  • GND - pin masy układu
  • SCL - pin linii zegarowej interfejsu komunikacyjnego I2C
  • SDA - pin linii danych interfejsu komunikacyjnego I2C

Specyfikacja techniczna czujnika SGP30

  • Układ: SGP30
  • Napięcie zasilania: od 1,8 V do 5 V
  • Interfejs komunikacyjny: I2C
  • Adres interfejsu komunikacyjnego I2C: 0x58
  • Zakres pomiarowy:
    • TVOC: od 0 ppb do 60000 ppb
    • eCO2: od 400 ppm do 60000 ppm
  • Częstotliwość próbkowania: 1 Hz
  • Złącza: STEMMA QT / Qwiic
  • Wymiary: 25,5 x 17,7 x 4,6 mm

Zawartość zestawu

  • Czujnik gazu SGP30
  • Listwa goldpin - raster 2,54 mm
Moduł wykorzystuje magistralę I2C do komunikacji z modułem kontrolera.

Moduł wykorzystuje magistralę I2C do komunikacji z modułem kontrolera.

Czujnik gazu SGP30 w module Adafruit 3709 - technologia o wysokiej dokładności pomiaru

SGP30 jest cyfrowym czujnikiem gazu, który został zaprojektowany specjalnie z myślą o aplikacjach monitoringu zanieczyszczenia środowiska, oczyszczaniem powietrza, sterowaniem systemami wentylacji, a także aplikacjach IoT. Czujnik bazuje na technologii CMOSens firmy Sensirion.

Komunikacja czujnik z osprzętem zewnętrznym jest realizowana poprzez interfejs I2C. Konstrukcja czujnika jest oparta o mikropłytę grzejną z regulacją temperatury.

Zalecane warunki pracy czujnika SGP30

Czujnik wykazuje najlepszą dokładność pomiaru, kiedy pracuje w zalecanym zakresie normalnej temperatury i wilgotności - odpowiednio 5°C – 55°C i 4g/m3 – 20g/m3.

Długotrwała ekspozycja na warunki wykraczające poza zalecany zakres, szczególnie przy wysokiej wilgotności, może niekorzystnie wpłynąć na dokładność pomiarów wykonywanych przez czujnik, a długotrwałe narażenie na ekstremalne warunki środowiskowe, może przyspieszyć zużycie czujnika.
