LPS25HB - czujnik ciśnienia i wysokości 126kPa I2C/SPI 2.5-5.5V - Pololu 2867 - wlutowane złącza

Indeks: PLL-19263
BOTLAND B. DERKACZ SPÓŁKA JAWNA Opinie z ekomi-pl.com
Czujnik umożliwia pomiar ciśnienia w zakresie od 26 kPa do 126 kPa z dokładnością na poziomie ± 0,02 kPa. Wynik pomiaru można w prosty sposób przekonwertować na wysokość. W porównaniu z wersją LPS331AP sensor posiada większą dokładność i zredukowany poziom szumów. Moduł komunikuje się za pomocą interfejsu I2C lub SPI.
34,00 zł
27,64 zł netto

Wysyłka 24h
30 dni na zwrot
Producent: Pololu

Opis produktu:  LPS25HB - czujnik ciśnienia i wysokości 126kPa I2C/SPI 2,5-5,5V - Pololu 2867 - wlutowane złącza

Moduł zawiera czujnik ciśnienia MEMS LPS25H firmy ST, który działa w zakresie od 26 kPa do 126 kPa. W porównaniu do wersji LPS331AP, z którą jest kompatybilny, cechuje się wyższą dokładnością (do 0,02 kPa) oraz niższym poziomem szumów (0,001 kPa). Posiada również wbudowany buffor FIFO, w którym można przechowywać dane pomiarowe przed ich transmisją. Na płytce znajdują się także niezbędne elementy pasywne oraz regulator napięcia low-droput, który umożliwia pracę czujnika z systemami 3,3 V oraz 5 V.

Produkt kompatybilny z Arduino

Producent przygotował bibliotekę Arduino dla czujnika LPS25H, która pozwala na prostą obsługę czujnika przy pomocy Arduino.

Układ LPS25H (dokumentacja) posiada zintegrowaną kompensację temperaturową oraz wiele konfigurowalnych opcji w tym: możliwość wyboru rozdzielczości oraz dwa programowalne przerwania zewnętrzne. Interfejsem komunikacyjnym jest magistrala I2C lub SPI.

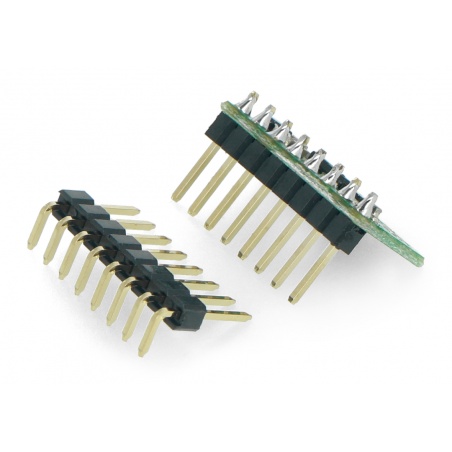

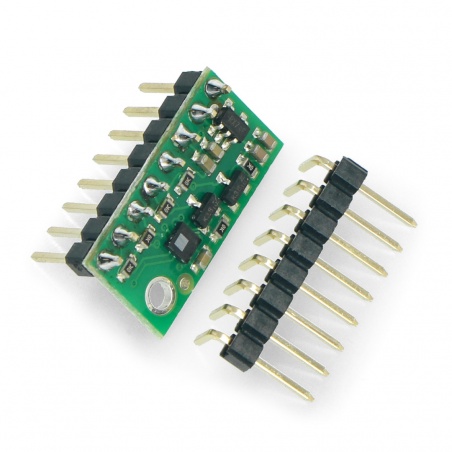

Wersja wyposażona we wlutowane złącza

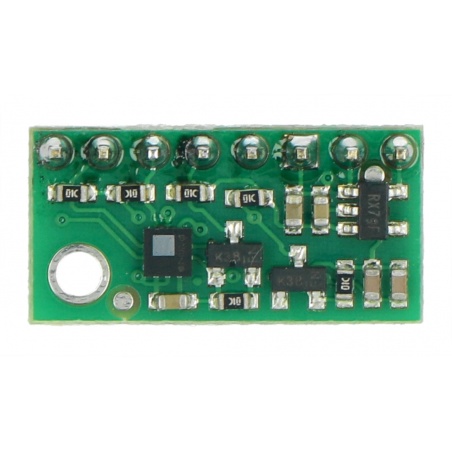

Czujnik ciśnienia i wysokości LPS25HB.

Komunikacja z czujnikiem LPS25HBCzujnik pracuje w zakresie od 26 kPa do 126 kPa.

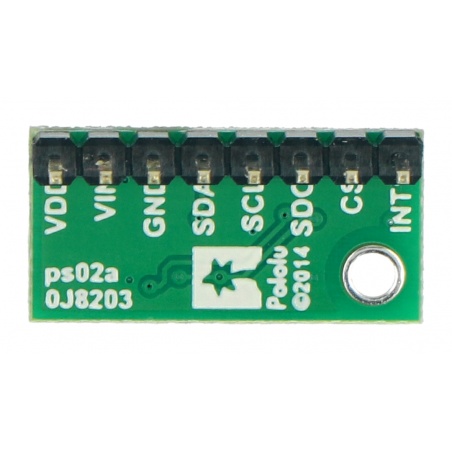

Podłączenie czujnika LPS25HB

Zasilanie z zakresu od 2,5 V do 5,5 V należy podłączyć do pinów VIN oraz GND. W przypadku korzystania z systemu zasilanego napięciem 3,3 V, wyprowadzenie VIN można pozostawić niepodłączone, a zasilanie należy doprowadzić bezpośrednio do układu poprzez pin VDD. Układ komunikuje się poprzez interfejs cyfrowy I2C lub SPI. Napięcie sygnałów logicznych magistrali powinno mieć taką samą wartość jak napięcie zasilania doprowadzone do VIN. W przypadku korzystania z magistrali I2C należy podłączyć wyprowadzenia SCL oraz SDA. SPI wymaga podłączenia 4 pinów: SDI, SDO, SPC oraz CS.

PIN OPIS
SDA
SDI
SDO
Linia danych magistrali I2C, linia danych wejściowych SPI (SDO w trybie 3-wire).
SCL SPC Linia zegarowa magistrali I2C.
SDO SA0 Linia danych wyjściowych magistrali SPI (data-out) lub zmiana adresu w przypadku I2C. Te wyprowadzenia nie posiadają konwertera napięć - współpracują tylko z napięciem 3,3 V.
CS Chip select - SPI Enable. Wyprowadzenie jest domyślnie w stanie wysokim (aktywny intrefejs I2C), aby rozpocząć komunikację SPI należy podać stan niski.
INT1 Programowalne przerwanie. Te wyprowadzenia nie posiadają konwertera napięć - współpracują tylko z napięciem 3,3 V.
VIN Napięcie zasilania od 2,5 V do 5,5 V.
VDD W przypadku, gdy napięcie zasilania jest wyższe niż 3,3 V, wyprowadzenie może służyć jako wyjście napięciowe 3,3 V o wydajności prądowej do 150 mA.
GND Potencjał masy układu.

Magistrala I2C

Domyślnie układ korzysta z interfejsu I2C - wyprowadzenie CS domyślnie jest w stanie wysokim, aby rozpocząć komunikację SPI należy podać stan niski. Szczegóły dotyczące komunikacji I2C można znaleźć w dokumentacji oraz w nocie katalogowej firmy NXP, dotyczącej specyfikacji magistrali I2C.

Czujnik posiada 7-bitowy adres, którego najmłodszy bit jest określany przy pomocy stanu na pinie SA0. Wyprowadzenie to domyślnie podciągnięte jest do VDD poprzez rezystor 10 kΩ, co ustala adres na wartość 1011101b.

Magistrala pracuje poprawnie z częstotliwością 400 MHz (fast mode), wyższe wartości mogą działać poprawnie lecz nie zostały przetestowane.

Magistrala SPI

Aby wybrać komunikację poprzez SPI należy na pin CS podać stan niski (podłączyć do masy). Szczegóły transmisji oraz opis rejestrów znajduje się w dokumentacji układu.

Komunikacja z czujnikiem LPS25HB

Sposób komunikacji czujnika LPS25HB.

Wskazówki pierwszego użycia

Czujnik LPS25HB.

Wskazówki pierwszego użycia

Wszystkie niezbędne informacje dotyczące komunikacji i obsługi modułu znajdują się w dokumentacji. Poniżej przedstawiamy kilka najważniejszych faktów:

  • Domyślnie czujnik ciśnienia jest w trybie niskiego poboru energii, aby go uruchomić należy wpisać odpowiednią wartość do rejestru CTRL_REG1.
  • Możliwy jest multi-odczyt i multi-zapis za pomocą pojedynczej komendy I2C poprzez ustawienie najbardziej znaczącego bitu adresu (uruchomienie autoinkrementacji).
  • Można uruchomić tryb autoinkrementacji w trybie SPI poprzez ustawienie bitu MS - szczegóły w dokumentacji.

Specyfikacja

  • Napięcie zasilania: od 2,5 V do 5,5 V
  • Pobór prądu: 2 mA
  • Interfejs komunikacyjny: I2C (TWI) lub SPI
  • Zakresy pomiarowy: 26 kPa do 126 kPa (od 260 mbar do 1260 mbar)
  • Format danych: 24-bity
  • Wbudowany buffor FIFO
  • Dokładność:
    • dla temperatury: od 20 do 60 °C: +/- 0,02 kPa
    • dla temperatury: od 0 do 80 °C: +/- 0,1 kPa
  • Rozmiar modułu: 10,2 x 23,0 x 2,54 mm
  • Masa: 0,6 g
