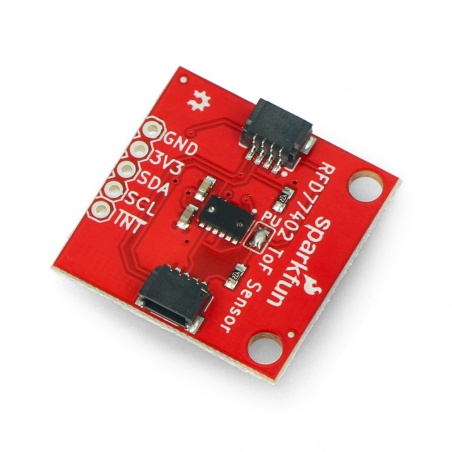

Opis
Cyfrowy czujnik łączący pomiar zbliżeniowy metodą time-of-flight. Działa w zakresie do 2 m z dokładnością +/- 10%. Komunikuje się poprzez magistralę I2C (złącze QWIIC), zasilany jest napięciem 3,3 V.
Specyfikacja
- Napięcie zasilania: 3,3 V
- Pobór prądu: 7 mA przy 10 Hz
- Zakres pomiarowy: od 5 cm do 200 cm
- Dokładność: +/- 10%
- Źródło światła: 850 nm VCSEL
- Adres I2C: 0x4C
- Pole widzenia: 55 °
- Pole oświetlenia: 23 °
- Maksymalna częstotliwość odczytu: 10 Hz
- Interfejs: I2C- wbudowane złącza QWIIC
- Wymiary płytki: 26 x 26 mm
Szczegóły w dokumentacji układu RFD77402.
|
Produkt kompatybilny z Arduino Producent udostępnia szczegółowy poradnik użytkownika. |
Komunikacja

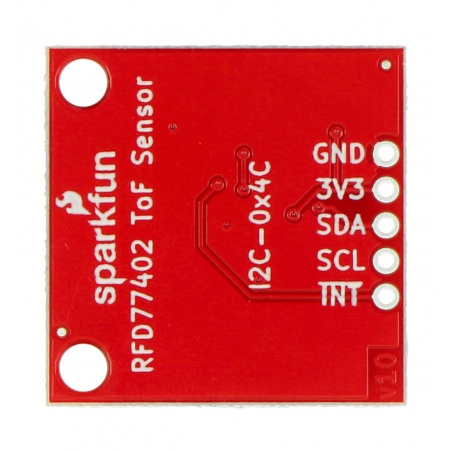

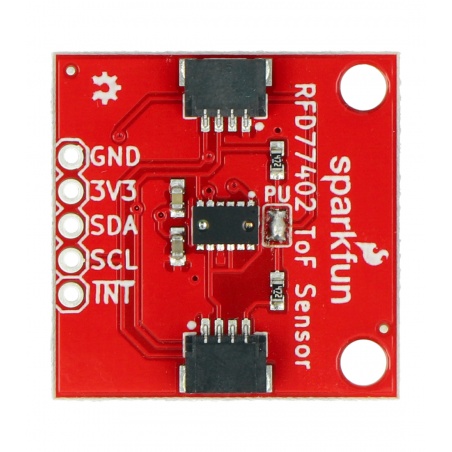

Czujnik posiada pięć wyprowadzeń do samodzielnego montażu złącz typu goldpin - raster 2,54 mm (brak w zestawie).
| Nazwa |
Opis |
|---|---|
| GND | Masa układu. |
| 3V3 |
Napięcie zasilania modułu 3,3 V. Linie SDA i SCL są podciągane do tego poziomu przy pomocy rezystorów. |
| SDA |
Linia danych I2C. Stan niski to 0 V, a stan wysoki jest równy pinowi VIN. |
| SCL |
Linia zegarowa I2C. Stan niski to 0 V, a stan wysoki jest równy pinowi VIN. |
| INT |
Przerwanie, osiąga stan niski, gdy dane są gotowe. |
