Porównanie białego nylonu i czarnego nylonu w druku 3D

Multi Jet Fusion (MJF) i Selective Laser Sintering (SLS) to odpowiednio procesy drukowania 3D stosowane w przypadku czarnego i białego nylonu. Obie metody należą do procesu drukowania 3D opartego na stole proszkowym. Zastosowane materiały początkowe to moc, układane kafelkami na platformie drukarskiej i składane na części przez topienie na gorąco lub spiekanie cząstek proszku warstwa po warstwie. Główną różnicą jest element grzejny. SLS wykorzystuje laser jako źródło nagrzewania, podczas gdy MJF wykorzystuje atrament, który pochłania światło podczerwone do natryskiwania na stół proszkowy, a następnie skanuje platformę drukarską przez źródło ciepła na podczerwień, aby stopić obszar atramentu.

Niektóre różnice we właściwościach dwóch nylonów

SLS: Cienka warstwa proszku jest najpierw równomiernie rozprowadzana na platformie, gdzie jest podgrzewana do temperatury bliskiej spiekaniu. Następnie każda warstwa jest skanowana przez laser w ustalonej wcześniej ścieżce, aby spiekać proszek. Platforma przesuwa się w dół po warstwie i powtarza proces, aż wszystko zostanie zakończone. Po wydrukowaniu obiekt musi zostać schłodzony, zanim będzie mógł zostać usunięty z proszku.

MJF: Cienka warstwa proszku jest najpierw równomiernie rozprowadzana na platformie, gdzie jest podgrzewana do temperatury zbliżonej do spiekania. Szkiełko z dyszą atramentową jest przesuwane przez złoże proszku i środek utrwalający jest natryskiwany na proszek. Jednocześnie w pobliżu krawędzi części natryskiwany jest środek uszczegóławiający, aby zapobiec spiekaniu się proszku, a następnie źródło ciepła podczerwonego o dużej mocy napromieniowuje złoże proszku i spieka obszar, na którym natryskiwany jest topnik, podczas gdy pozostały proszek pozostaje niezmieniony. Powtarzaj proces, aż wszystkie części zostaną skonstruowane. Podobnie jak w przypadku SLS, części drukowane metodą MJF są zamknięte w proszku i muszą być schłodzone, zanim będzie można je usunąć.

Dokładność wymiarowa

Zarówno MJF, jak i SLS oferują druk 3D klasy przemysłowej z dużą dokładnością wymiarową. MJF jest nieco lepszy pod względem dokładności wymiarowej, głównie dlatego, że głowica drukująca MJF drukuje z rozdzielczością 1200 DPI (lub około 1 kropka na 0,022 mm), podczas gdy typowa średnica plamki lasera w systemie SLS wynosi około 0,3-0,4 mm. Ponadto środek do detali stosowany w MJF pomaga drukować drobne funkcje i ostre krawędzie.

Wygląd i jakość powierzchni

Ponieważ ciemne materiały skuteczniej absorbują promieniowanie cieplne, czynnik topiący stosowany obecnie w MJF jest czarny, co daje jasnoszary wygląd części MJF. Jednolite czarne wykończenie można uzyskać w kolejnych etapach.

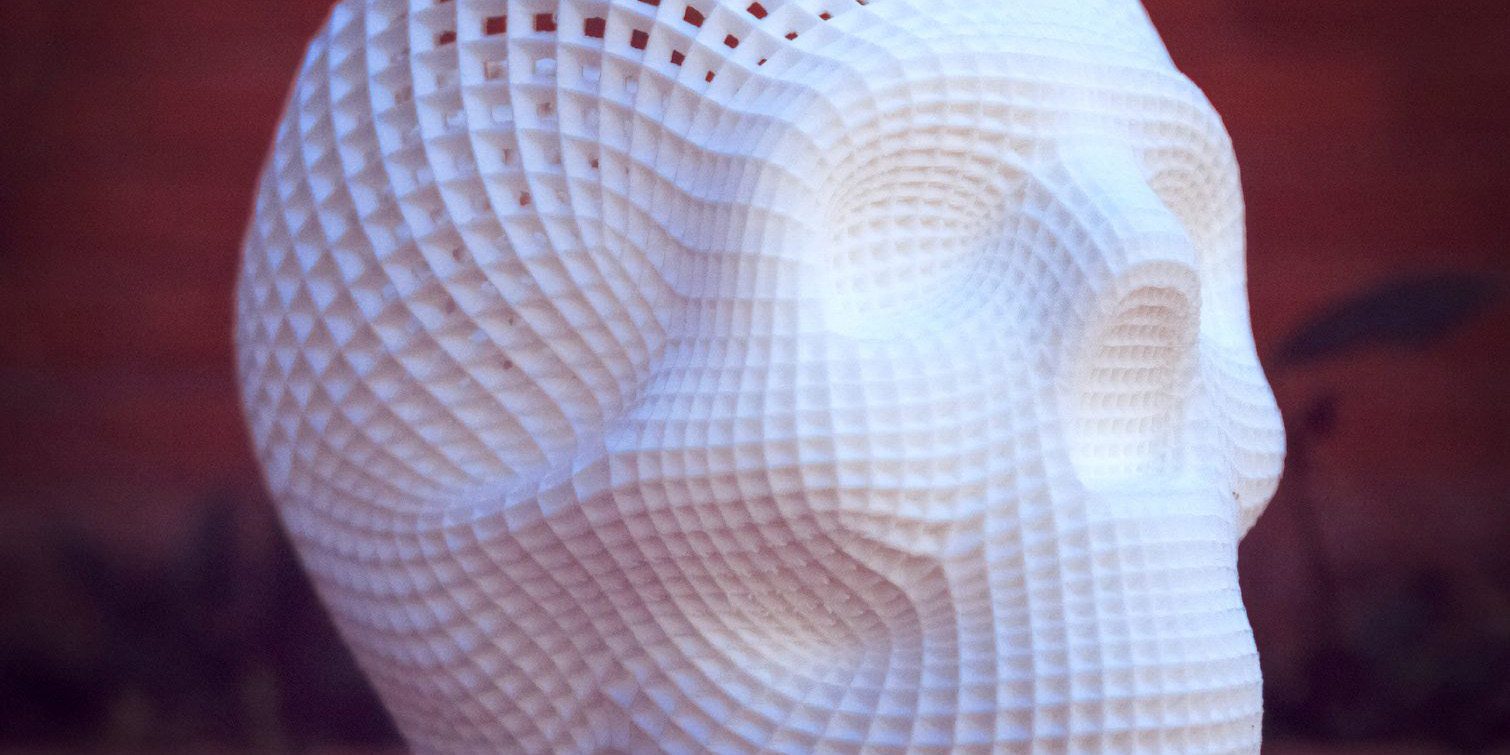

Części SLS są zwykle białe i mogą być barwione na dowolny kolor. Więc do pewnego stopnia, jego zakres zastosowań jest szerszy.
Części drukowane obiema metodami mają ziarniste powierzchnie, ale obie mogą być poddane obróbce wtórnej, aby osiągnąć wysoki standard.

Właściwości materiału

Głównym materiałem stosowanym w obu procesach jest PA 12 (nylon). Części SLS są nieco słabsze w kierunku osi Z, podczas gdy części MJF mają doskonałą wytrzymałość i elastyczność oraz bardziej równomierne właściwości mechaniczne.

Koszt i czas dostawy

Czarny nylon jest nieco lepszy pod względem wydajności i nieco droższy. Czas dostawy jest zasadniczo podobny. Czarny nylon może mieć zalety w czasie dostawy ze względu na wyższy odzysk proszku i szybsze tempo chłodzenia.

Tolerancje dla SLS i MJF w PCBWay

PCBWay oferuje tworzenie modeli z prawie wszystkich materiałów i metod dostępnych na rynku, zarówno z druku 3D i usług CNC. Jeśli chodzi o usługi drukowania 3D w PCBWay, ceny zaczynają się już od 4,98 USD. Poniższa tabela przedstawia porównanie technologii SLS i MJF.

SLS MJF
Czas realizacji powyżej 2 dni powyżej 2 dni
Maksymalny rozmiar obiektu 2100 x 700 x 800 mm 2100 x 700 x 800 mm
Dokładność wymiarowa L< 100 mm ,± 0,25 mm
100 < L < 200 mm, ± 0,3 mm
200 < L < 500 mm, ± 0,5 mm
L > 500 mm, ± 0,1% * L (mm)
L < 100 mm, ± 0,25 mm
L > 100 mm, ± 0,25% * L (mm)
