Opis produktu: BBMagic BBMobile - moduł Bluetooth do Arduino, STM, ARM, AVR
Moduł Bluetooth Low Energy stworzony przez BBMagic, przeznaczony do Arduino oraz innych modułów z mikrokontrolerami STM, ARM, AVR, PIC, itp. Komunikuje się z Arduino poprzez interfejs szeregowy UART z prędkością 9600 bps lub 4800 bps. Pozwala tworzyć bezprzewodowe interfejsy mobilne na ekranie smartfona. Opis interfejsu aplikacji przesyłany jest w postaci tekstowej struktury danych w popularnym formacie JSON. Moduł zasilany napięciem od 3,3 V do 5 V, komunikacja toleruje napięcie 5 V.
Moduł Bluetooth Arduino.Dzięki modułowi Bluetooth do Arduino BBMobile
- Zapomnisz o problemach z estetycznym interfejsem użytkownika - zbudujesz i obsłużysz graficzny HMI prostymi, tekstowymi komendami
- Sprawisz, że projekt będzie działał bezprzewodowo
- Stworzysz piękny interfejs graficzny dla swoich urządzeń
- Wykorzystasz wiele gotowych szkiców, schematów i projektów
- Nauczysz się jak korzystać z lekkiego i popularnego formatu wymiany danych JSON (JavaScript Object Notation)
- Skorzystasz z najnowszej technologii Bluetooth Low Energy
Główne cechy modułu Bluetooth Arduino BBMobile
- Umożliwia tworzenie bezprzewodowych interfejsów mobilnych na ekranie smartfona
- Kompatybilny z Arduino, kontrolerami ARM, AVR, PIC, STP, itp.
- Współpracuje z darmową aplikacją BBMobile dla systemu Android i urządzeniami mobilnymi z Bluetooth od wersji 4.0 (Bluetooth Low Energy - BLE)
- Aplikacje tworzone i obsługiwane przy pomocy dowolnego mikrokontrolera z interfejsem UART, 9600 bps, 8N1
- Opis interfejsu aplikacji przesyłany jest w postaci tekstowej struktury danych w popularnym formacie JSON (JavaScript Object Notation)
- Mikrokontroler steruje zachowaniem aplikacji wysyłając krótkie komendy sterujące
- Informacje o interakcji użytkownika (wciśnięcie przycisku, przełączenie switcha, itp.) przesyłane są zwrotnie do mikrokontrolera

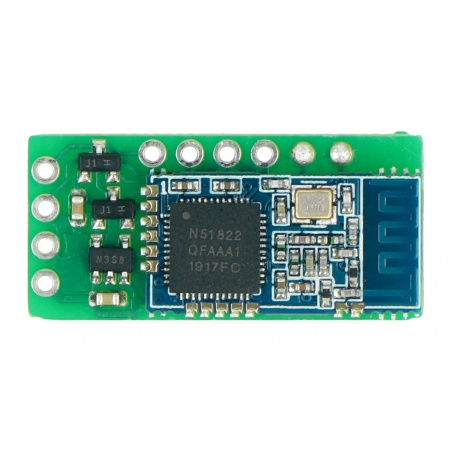

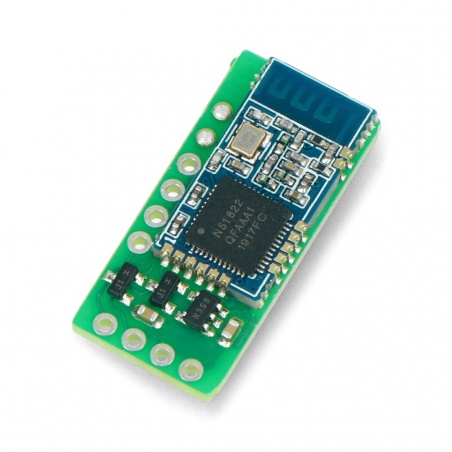

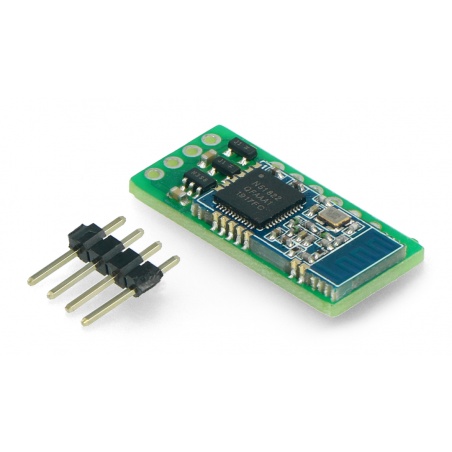

Moduł Bluetooth BBMobile.
Jak podłączyć moduł Bluetooth do Arduino.
Jak podłączyć moduł Bluetooth do Arduino

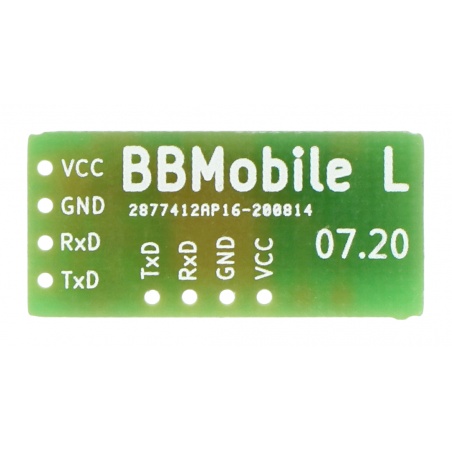

Moduł Bluetooth komunikuje się poprzez interfejs szeregowy UART z prędkością 9600 bps lub 4800 bps. BBMagic zasilany jest napięciem od 3,3 V do 5 V, interfejs komunikacyjny UART toleruje napięcie 5 V. Piny zostały opisane na odwrocie płytki modułu Bluetooth. Moduł Bluetooth należy wpiąć w piny 2, 3, 4 oraz 5 modułu Arduino.
Specyfikacja modułu Bluetooth BBMobile
- Zasilanie: od 3,3 V do 5 V
- Komunikacja: UART (tolerancja 5 V, domyślnie 9600 bps, możliwe 488 bps, 8N1 - 8 bitów danych, bez bitu parzystości, 1 bit stopu)
- Komunikacja bezprzewodowa: Bluetooth od wersji 4.0 (Bluetooth Low Energy - BLE)
- Tworzenie aplikacji mobilnych przez przesyłaniem tekstowego kodu JSON poprzez UART
- Komunikacja z aplikacją poprzez krótkie komendy tekstowe
- Bezpłatna aplikacja BBMobile dla Androida od wersji 4.4.2
- Wymiary: 27 x 12 x 4 mm
