Arduino M0 - 32 bit Cortex M0

Indeks: ARD-04541

Moduł z 32-bitowym mikrokontrolerem Atmel ATSAMD21G18 wyposażony w rdzeń ARM Cortex M-0. Posiada 256 kB pamięci Flash, 32 kB RAM, 14 cyfrowych wejść/wyjść z czego 12 kanałów PWM, 6 wejść analogowych i jedno wyjście oraz popularne interfejsy komunikacyjne. Pracuje z napięciem 3,3 V.

Arduino M0 - 32 bit Cortex M0
105,00 zł
85,37 zł netto
Zapłać później
Powiadom o dostępności
Niedostępny
Produkt wycofany
Producent: Arduino

Uwaga!

Sprzedaż produktu została zakończona. Sprawdź inne urządzenia w tej kategorii.

Opis

Płytka zawiera mikrokontroler ATSAMD21G18 z 32 bitowym rdzeniem ARM Cortex M0. Moduł wyposażony jest w 14 cyfrowych wejść/wyjść z czego 12 można używać jako wyjścia PWM (np. do sterowania silnikami) oraz 6 analogowych wejść z wyższą niż dotychczas rozdzielczością 12-bitów. Cechą wyróżniającą ten model jest również obecność 10-bitowowego analogowego wyjścia przetwornika DAC. Układ taktowany jest sygnałem zegarowym o częstotliwości 48 MHz. Wyprowadzenia pracują z napięciem 3,3 V.

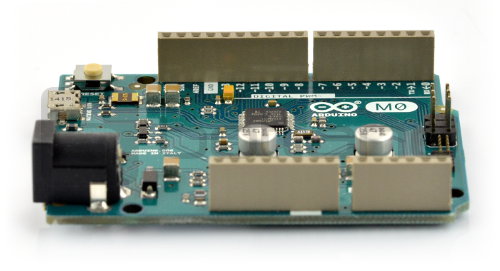

Arduino M0 - moduł 32 bit

Przedmiotem sprzedaży jest oryginalny produkt Arduino, Botland jest oficjalnym dystrybutorem tej firmy.

Arduino M0 w odróżnieniu od M0 Pro nie posiada wbudowanego debuggera EDBG.

W naszej ofercie znajdziesz również wersję Arduino M0 Pro z debuggerem.



Rozkład złącz jest zgodny z Arduino Uno. Oznacza to, że Shieldy będą kompatybilne pod warunkiem, że pracują z napięciem 3,3 V. M0 posiada dwa gniazda microUSB:

  • Programming - gniazdo dedykowane do wgrywania oprogramowania poprzez środowisko Arduino IDE,
  • Native - pozwala na podłączenie urządzeń USB, również umożliwia programowanie i połączenie z szeregowym monitorem.



Główne cechy

Poniżej przedstawiamy kilka cech, które wyróżniają moduły Arduino na tle innych płytek programowalnych.



Nazwa Opis

Zainstalowany

bootloader

Dzięki zainstalowanemu bootloaderowi do zaprogramowania urządzenia wystarczy odpowiedni przewód microUSB oraz oprogramowanie ze strony producenta.

ARM Cortex M0

32-bitowy

Płytka zawiera mikrokontroler ATSAMD21G18 z wydajnym, 32 bitowym rdzeniem ARM Cortex M0.

Arduino

Shield

Rozkład złącz umożliwia montaż dedykowanych nakładek tzw. Arduino Shield, pod warunkiem, że pracują one z napięciem 3,3 V.

Wyprowadzenia

cyfrowe

14 cyfrowych wejść/wyjść umożliwia m.in. sterowanie diodami LED, przekaźnikami oraz odczytywanie stanów przycisków.

Wydajność

prądowa

Maksymalna wydajność prądowa pojedynczego wyprowadzenia wynosi 7 mA.

Wyjścia

PWM

12 wyjść PWM pozwala np. na sterowanie silnikami oraz regulowanie jasności diod.

Wejścia

analogowe

6 wejść wbudowanego przetwornika analogowo-cyfrowego o rozdzielczości 12-bitów obsługuje m.in. czujniki z wyjściem analogowym.

Komunikacja

szeregowa

Urządzenie obsługuje popularne interfejsy komunikacyjne, m.in.: UART, I2C i SPI.

Pamięć

wbudowana

Układ ATSAMD21G18 taktowany jest sygnałem o częstotliwości 48 MHz, posiada 256 kB pamięci programu oraz 32 kB pamięci operacyjnej SRAM.

Zasilanie

złącze DC

Do zasilania Arduino można wykorzystać dowolny zasilacz o napięciu od 6 V do 15 V ze złączem DC 5,5 x 2,1 mm.

Zasilanie

port USB

Płytkę można zasilać z komputera poprzez przewód microUSB pamiętając przy tym, że maksymalna wydajność prądowa portu USB wynosi 500 mA. Arduino posiada system chroniący gniazdo przed zwarciem oraz przepływem zbyt wysokiego prądu.

Złącze

ICSP

Moduł posiada wyprowadzenia ICSP, na którym został wyprowadzony interfejs SPI.

Pin

IOREF

Pin IOREF umożliwia bezpośredni dostęp do napięcia z jakim pracują wyprowadzenia I/O.

Wbudowana

dioda LED

Podłączona dioda LED na pinie 13 umożliwia debuggowanie prostych programów.

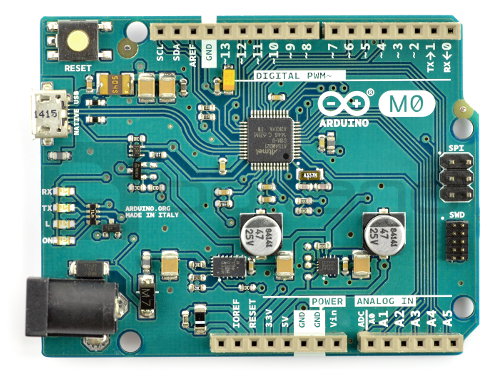

Arduino M0 - moduł 32 bit

Rozkład elementów na płytce Arduino M0.



Specyfikacja

  • Napięcie zasilania: 5 V
  • Napięcie pracy wyprowadzeń: 3,3 V
  • Maksymalny prąd z jednego wyprowadzenia: 7 mA
  • Mikrokontroler: ATSAMD21G18
    • Rdzeń: ARM Cortex-M0 32-bitowy
    • Maksymalna częstotliwość zegara: 48 MHz
    • Pamięć SRAM: 32 kB
    • Pamięć Flash: 256 kB
    • Pamięć EEPROM: 16 kB (emulowane)
    • Porty I/O: 14
    • Wyjścia PWM: 12
    • Ilość wejść analogowych: 6 (kanały przetwornika A/C 12 bitów)
    • Ilość wyjść analogowych: 1 (kanał przetwornika DAC 10 bitów)
    • Interfejsy szeregowe: UART, SPI, I2C
  • Podłączona dioda LED





UC - Mikrokontroler ATSAMD21G18
UC - Rdzeń 32-bit ARM Cortex
UC - Pamięć EEPROM 16 kB
UC - Pamięć Flash 256 kB
UC - Pamięć RAM 32 kB
UC - Piny cyfrowe 14
UC - wejścia analog. 6
UC - Przetwornik AC 12-bitów
UC - Przetwornik CA Tak
UC - Kanały PWM 12
UC - Interfejs USB microUSB
Szerokość opakowania 0.001 cm
Wysokość opakowania 0.001 cm
Głębokość opakowania 0.001 cm
Masa opakowania 0.001 kg
