Opis

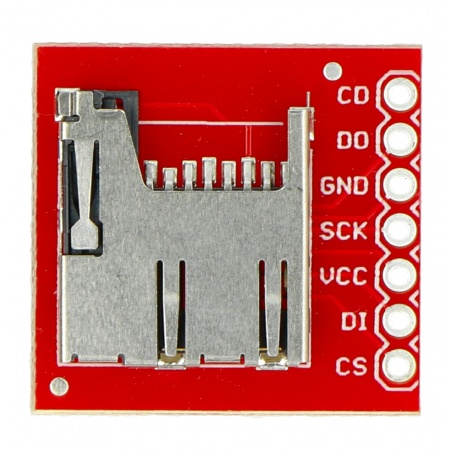

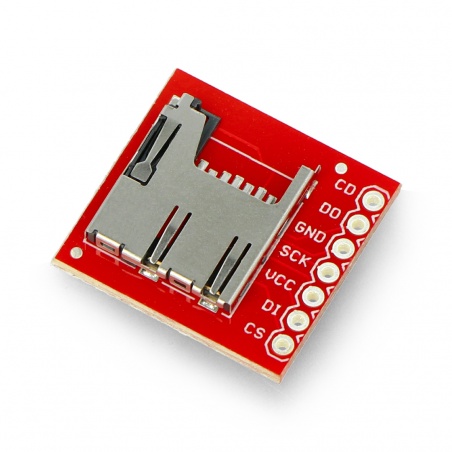

Moduł czytnika kart microSD firmy SparkFun. Komunikuje się z płytką główną poprzez interfejs SPI, pracuje z napięciem 3,3 V.
Podłączenie
Karty SD komunikują się poprzez magistralę SPI. Większość mikrokontrolerów, w tym wykorzystane w Arduino AVRy, posiadają sprzętową kontrolę tego interfejsu. Funkcję poszczególnych wyprowadzeń zostały opisane w tabeli poniżej.
| Pin | Opis |
|---|---|
| GND | Masa modułu. |
| VCC | Napięcie zasilania 3,3 V. |
| CD | Detekcja karty. W przypadku braku karty pin jest w stanie niskim, gdy karta znajduje się w złączu pojawia się stan wysoki. Wyprowadzenie jest podciągnięte do VDD poprzez rezystor 100 kΩ. |
|
CS |
Wybór urządzenia (chip select) w trybie SPI. W celu obsługi modułu, należy podać stan niski. |
| CLK |
Linia zegarowa magistrali SPI. |
|
DO |
Dane wyjściowe (MISO) w magistrali SPI. |
|
DI |
Dane wejściowe (MOSI) magistrali SPI. |
|
Karty SD pracują z napięciami 3,3 V, dlatego też w celu połączenia z modułami 5 V, np. Arduino Uno, należy zastosować konwerter. W naszej ofercie znajdziesz również czytnik z wbudowanym konwerterem 5 V. |
Specyfikacja
- Napięcie zasilania: 3,3 V
- Napięcie pracy wyprowadzeń: 3,3 V
- Komunikacja: magistra SPI
- Wbudowane gniazdo na kartę pamięci microSD
