Opis
Czujnik do pomiaru przyspieszeń w trzech osiach w zakresie +/- 2 g, +-4 g, +-8 g lub +-16 g. Moduł zasilany jest napięciem od 3,3 do 5 V, posiada regulator napięcia, komunikuje się poprzez magistralę I2C. Czujnik charakteryzuje się niskim poborem prądu, w normalnej pracy ok. 11 μA. Moduł posiada dwa programowalne układy do wykrywania swobodnego spadku i ruchu oraz wbudowany czujnik temperatury.
|
Produkt kompatybilny z Arduino Schemat podłączenia z Arduino można znaleźć pod tym adresem. |
Specyfikacja
- Napięcie: od 3,3 V do 5 V
- Pobór prądu: od 2 μA do 11 μA

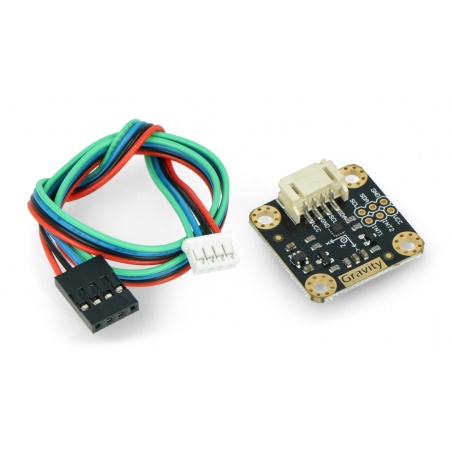

- Komunikacja: Gravity - I2C
- Zakres czułości: ± 2 g / ± 4 g / ± 8 g / ± 16 g
- Częstotliwość: od 1 Hz do 5 KHz
- 2 programowalne generatory zakłóceń do wykrywania swobodnego spadku i ruchu
- Wbudowany czujnik temperatury
- Temperatura pracy: od -40℃ do 85 ℃
- Wymiary: 26,2 x 26.2 mm
- Waga: 12 g

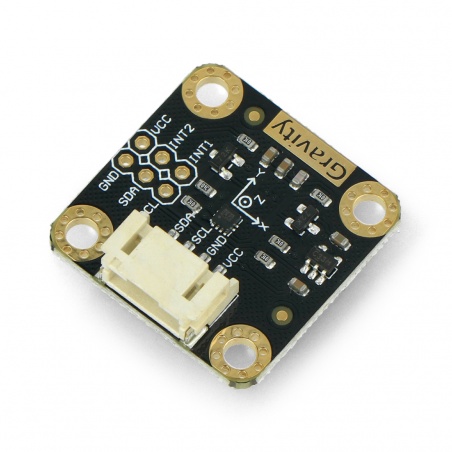

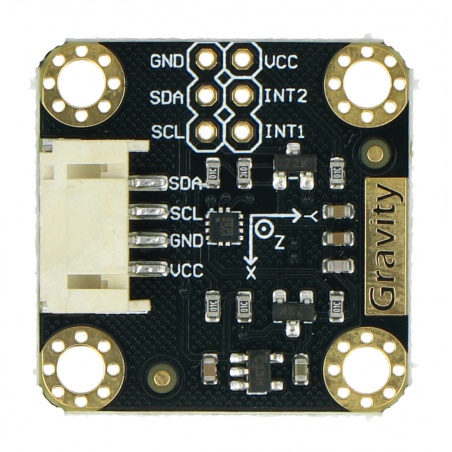

| Pin | Opis |
|---|---|
| VCC | Napięcie zasilania od 3,3 V do 5,0 V. |
| GND | Masa układu |
|
SCL |
linia zegarowa interfejsu I2C |
|
SDA |
Linia danych interfejsu I2C |
